低成本製作，立體聲迷你小功放電路

發布時間：2014-05-04 責任編輯：sherryyu

【導讀】didianyaxiaogonglvgongfangjichenggongfangdianlu，youyujiagejiweidilian，xianlujiandan，zaididangshoulujiyijixiaoyinxiangzhongguangfanyingyong。benwenfenxianggeidajiadeshiyikuanlitishengminixiaogongfangdianlu，MP3，隨身式的VCD，收音機，單放機的功率放大器首選。有興趣的伱可以自己DIY一個。

TDA2822是SGS公司生產的低電壓小功率功放集成功放電路，由於價格極為低廉（幾毛一塊），線路簡單，因此在低檔收錄機以及小音箱中廣泛應用。

TDA2822采用雙聲道設計，其最大供電電壓為15V，最大電流1．5A，最小輸入電阻100KΩ，當輸入電壓為9V，輸出為4Ω時，頻率為1KHZ時，輸出功率為1．7W／聲道。

TDA2822可以當MP3，隨身式的VCD（DVD），收音機，單放機的功率放大器。本文將TDA2822做成單聲道的和立體聲的電路圖分別介紹如下：

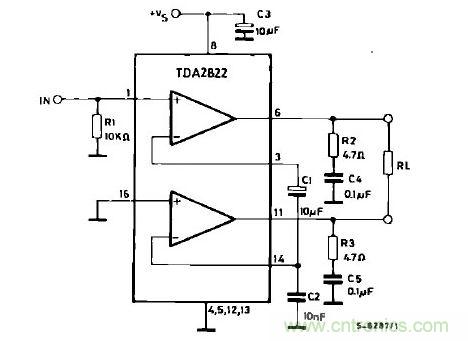

TDA2822單聲道功放

圖1 TDA2822單聲道功放

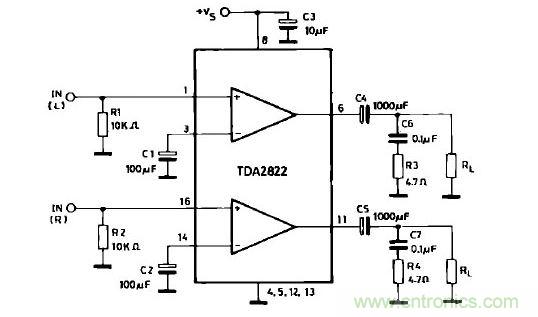

TDA2822雙聲道功放

圖2 TDA2822雙聲道功放
