發燒友的最愛：調頻對講機電路設計

發布時間：2014-05-04 責任編輯：sherryyu

【導讀】對dui講jiang機ji雖sui然ran市shi場chang上shang有you賣mai，但dan是shi幾ji個ge不bu菲fei，如ru果guo是shi自zi己ji製zhi作zuo的de，不bu管guan是shi用yong來lai做zuo玩wan具ju，還hai是shi日ri常chang生sheng活huo所suo用yong，都dou是shi很hen不bu錯cuo的de，至zhi少shao可ke以yi省sheng去qu很hen多duo錢qian。本ben文wen介jie紹shao一yi款kuan采cai用yongTDA7010T+LM386組成的調頻對講機電路，有了這個電路圖，發燒友們可以動手DIY一個調頻對講機，趕緊來看看吧！

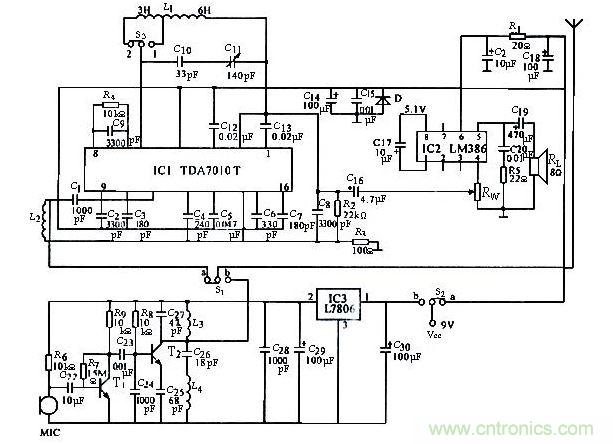

如圖所示是TDA7010T+LM386組成的調頻對講機電路與製作，IC1采用 TDA7010T或TDA7050T，IC2采用LM386或BA5386，NJM386，IC3采用L7806，BG1選用9014；BG2選用 D－40或9018。電容器除電解電容器及C11外均采用瓷片電容器，C11采用CBM－226D可變電容器，如用7/25pF微調電容器也能覆蓋整個波段，但應將C10短接，電阻均用金屬膜電阻。線圈無需自製。天線用87～108MHz的專用橡皮套式天線。
