國家能源局下放通知，2014年國內光伏新裝總容量達14G，其中分布式8G，地麵電站6G。分布式光伏電站將迎來一個前所未有的發展機會。國家電網對分布式光伏電站要求如下：單個並網點小於6MW，年自發自用電量大於50%；8KW以下可接入220V；8KW-400KW可接入380V；400KW-6MW可接入10KV。根據逆變器的特點
，光伏電站逆變器選型方法：220V項目選用單相組串式逆變器，8KW-30KW選用三相組串式逆變器，50KW以上的項目，可以根據實際情況選用組串式逆變器和集中式逆變器。





集中式逆變器：設備功率在50KW到630KW之間
，功率器件采用大電流IGBT
，係統拓撲結構采用DC-AC一級電力電子器件變換全橋逆變，工頻隔離變壓器的方式
，防護等級一般為IP20。體積較大，室內立式安裝。



組串式逆變器：功率小於30KW，功率開關管采用小電流的MOSFET
，拓撲結構采用DC-DC-BOOST升壓和DC-AC全橋逆變兩級電力電子器件變換，防護等級一般為IP65。體積較小，可室外臂掛式安裝。





集中式逆變器：光伏組件
，直流電纜，彙流箱，直流電纜
，直流彙流配電，直流電纜，逆變器，隔離變壓器，交流配電，電網。



組串式逆變器：組件
，直流電纜

，逆變器，交流配電

，電網。





1、集中式逆變器一般用於日照均勻的大型廠房，荒漠電站，地麵電站等大型發電係統中，係統總功率大，一般是兆瓦級以上。





（1） 逆變器數量少，便於管理；



（2） 逆變器元器件數量少，可靠性高；



（3） 諧波含量少
，直流分量少電能質量高

；



（4） 逆變器集成度高，功率密度大
，成本低；



（5） 逆變器各種保護功能齊全
，電站安全性高
；



（6） 有功率因素調節功能和低電壓穿越功能
，電網調節性好。



（1） 直流彙流箱故障率較高
，影響整個係統。



（2） 集中式逆變器MPPT電壓範圍窄
，一般為450-820V
，組件配置不靈活。在陰雨天，霧氣多的部區，發電時間短。



（3） 逆變器機房安裝部署困難、需要專用的機房和設備。



（4） 逆變器自身耗電以及機房通風散熱耗電，係統維護相對複雜。



（5） 集中式並網逆變係統中，組件方陣經過兩次彙流到達逆變器，逆變器最大功率跟蹤功能（MPPT）bunengjiankongdaomeiyiluzujiandeyunxingqingkuang，yincibukenengshimeiyiluzujiandouchuyuzuijiagongzuodian
，dangyouyikuaizujianfashengguzhanghuozhebeiyinyingzhedang，huiyingxiangzhenggexitongdefadianxiaolv。



（6） 集中式並網逆變係統中無冗餘能力
，如有發生故障停機，整個係統將停止發電。



2、組串式逆變器適用於中小型屋頂光伏發電係統，小型地麵電站。



主要優勢有：



（1） 組zu串chuan式shi逆ni變bian器qi采cai用yong模mo塊kuai化hua設she計ji，每mei個ge光guang伏fu串chuan對dui應ying一yi個ge逆ni變bian器qi，直zhi流liu端duan具ju有you最zui大da功gong率lv跟gen蹤zong功gong能neng，交jiao流liu端duan並bing聯lian並bing網wang，其qi優you點dian是shi不bu受shou組zu串chuan間jian模mo塊kuai差cha異yi，和he陰yin影ying遮zhe擋dang的de影ying響xiang，同tong時shi減jian少shao光guang伏fu電dian池chi組zu件jian最zui佳jia工gong作zuo點dian與yu逆ni變bian器qi不bu匹pi配pei的de情qing況kuang，最zui大da程cheng度du增zeng加jia了le發fa電dian量liang。



（2） 組串式逆變器MPPT電壓範圍寬，一般為250-800V
，組件配置更為靈活。在陰雨天
，霧氣多的部區，發電時間長。



（3） 組串式並網逆變器的體積小、重量輕
，搬運和安裝都非常方便，不需要專業工具和設備，也不需要專門的配電室，在各種應用中都能夠簡化施工、減少占地，直流線路連接也不需要直流彙流箱和直流配電櫃等。組串式還具有自耗電低、故障影響小、更換維護方便等優勢。





（1） 電子元器件較多，功率器件和信號電路在同一塊板上，設計和製造的難度大，可靠性稍差。



（2） 功率器件電氣間隙小

，不適合高海拔地區。戶外型安裝
，風吹日曬很容易導致外殼和散熱片老化。



（3） 不帶隔離變壓器設計

，電氣安全性稍差，不適合薄膜組件負極接地係統，直流分量大
，對電網影響大。



（4） 多個逆變器並聯時，總諧波高，單台逆變器THDI可以控製到2%以上，但如果超過40台逆變器並聯時
，總諧波會迭加。而且較難抑製。



（5） 逆變器數量多，總故障率會升高
，係統監控難度大。



（6） 沒有直流斷路器和交流斷路器
，沒有直流熔斷器，當係統發生故障時，不容易斷開。



（7） 單台逆變器可以實現零電壓穿越功能，但多機並聯時，零電壓穿越功能、無功調節、有功調節等功能實現較難。

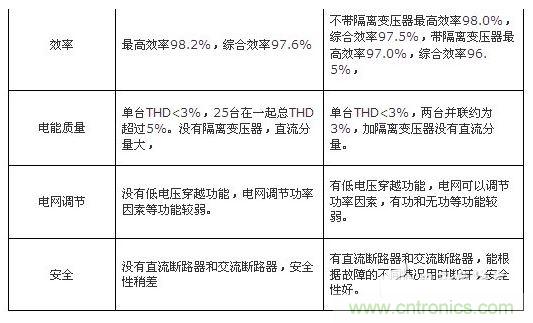

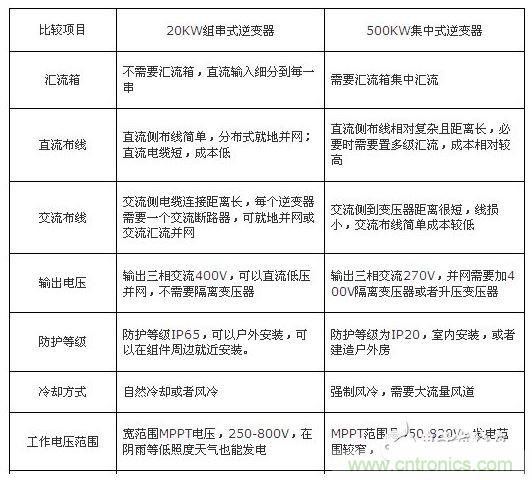

組串式20KW逆變器和集中式500KW逆變器比較

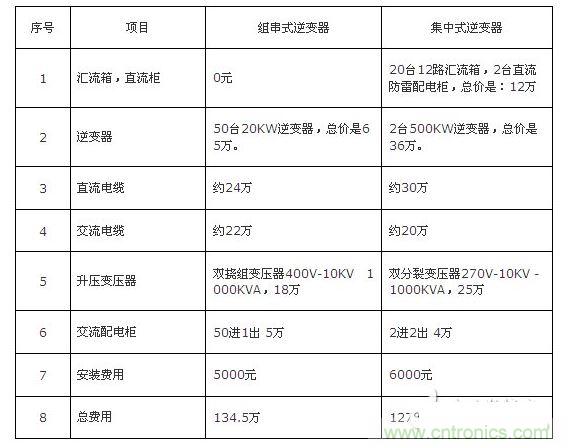

1MW光伏10KV並網係統費用比較

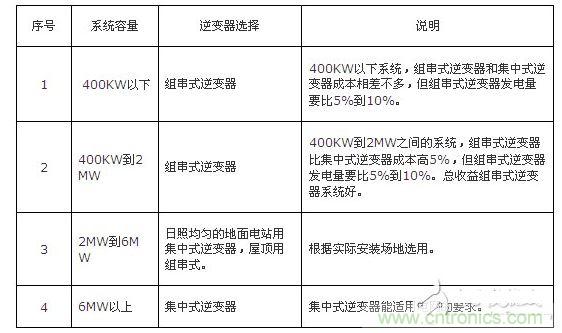

推薦配置
