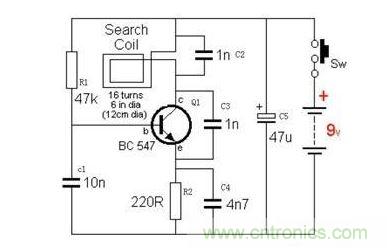

這個電路有點像是一個“電容三點式”振蕩電路，在三極管集電極上流過的是固定頻率的交變電流
，遇到金屬後，線圈就會對金屬產生一定的吸力，從而探測發現金屬。



這個電路采用LC正弦波震蕩器電路（電容三點式）
，可以產生幾十兆赫茲的頻率。電路的振蕩頻率由L、C2、C3
、C4決定.C1作為交流接地用。在電感上諧振。這裏電路中隻畫了金屬探測的探測部分。並沒有檢測電路。假設當L靠近金屬時。由探測線圈感應出高頻電壓經過高頻震蕩器檢波到放大部分。最後有喇叭輸出指示有金屬。頻率F=1/2π根號LC。




erduiyuzhendang，zaijingtiguandianlufenxizhong，youyizhongjiaoliudengxiaofa，kansanjiguandesanzhijiaoshangmianshifoudoujieledianrong
，erqieshihuanjiezhuang
，butongdedianrongchongfangdianjiumanzulezhendangdejibentiaojian，ruguobotetuzhonghuachudexiangyidayu135度
，則振蕩就可以持續下去。這圖中，通電的瞬間，C1
、C2、C3導通並開始充電
，C1容量大，電壓後建立起來
，到達一定值時三極管導通
，C3上的電壓下降、C4上的電壓上升，三極管截止，C1再次開始充電
、感應線圈中有電流流過
，C3也再次充電，C4上的電壓通過並聯的電阻放電，e極的電壓開始下降，降到三極管正偏
、C1上的電壓上升時，三極管再次導通
，如此循環。
