在zai選xuan用yong電dian阻zu的de時shi候hou

，如ru果guo避bi除chu高gao頻pin電dian路lu的de特te殊shu應ying用yong，一yi般ban隻zhi考kao慮lv電dian阻zu的de功gong率lv，對dui於yu普pu通tong工gong程cheng師shi，隻zhi要yao能neng通tong過guo流liu過guo電dian阻zu的de電dian流liu選xuan擇ze合he適shi的de功gong率lv，就jiu可ke算suan做zuo合he格ge，如ru果guo能neng考kao慮lv到dao瞬shun時shi功gong率lv，就jiu可ke以yi算suan做zuo不bu錯cuo的de工gong程cheng師shi。但dan要yao能neng真zhen正zheng正zheng確que使shi用yong電dian阻zu


，隻zhi有you做zuo到dao這zhe兩liang點dian還hai不bu夠gou。

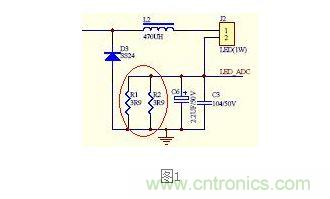

先看一個簡單的電路圖，圖1是通過采樣電阻R1和R2對流過LED燈的電流采樣，然後調整PWM輸出，以保證不同電壓下流過LED燈的電流恒定。



這個電路圖有一個讓人納悶的地方，為什麼采樣電阻要用兩個?兩個3.9歐的電阻，好像用一個2歐的電阻也沒什麼問題?就算是電流比較大，可以選用更大功率的電阻來解決

，裝一個電阻比裝兩個電阻要簡單方便
，這樣的電路著實讓人有點迷糊。





1. 多個電阻更利於散熱，兩個1W的2歐電阻並聯使用和一個2W的1歐電阻單獨使用，流過同樣的電流
，大多數時候兩個電阻並聯使用溫升要小
，電阻在溫度高(比如高於70攝氏度)的條件下可以承受的功率會明顯下降，這樣兩個電阻並聯的電路效果會更好。



2.多個電阻可以通過電阻的組合得出更理想的電阻值，比如實際應用中1.95歐電阻比2歐電阻更合適
，如果想直接買一個1.95歐的電阻，肯定沒有兩個3.9歐的電阻方便
，因為3.9歐是標準阻值，而1.95歐不是。

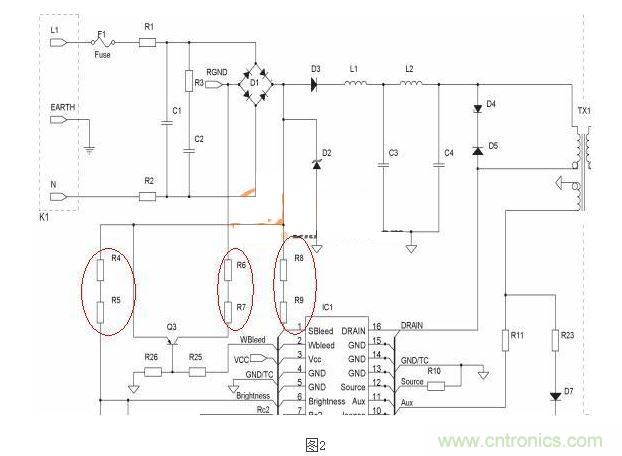

再看一個電源類產品中常見的電路，這個電路就更加“古怪”，圖2中是R4和R5串聯、R6和R7串聯、R8和R9串聯。



這個電路中R4和R5的阻值之和通常為1M~1.5M
，也ye就jiu是shi說shuo隻zhi要yao這zhe兩liang個ge電dian阻zu的de阻zu值zhi和he在zai這zhe個ge範fan圍wei內nei都dou可ke以yi接jie受shou，對dui電dian路lu功gong能neng沒mei有you明ming顯xian影ying響xiang。於yu是shi這zhe裏li就jiu引yin出chu一yi個ge疑yi問wen
，為wei什shen麼me這zhe裏li要yao用yong兩liang個ge電dian阻zu串chuan聯lian呢ne?



如果是功率原因
，就算是230V的交流，一個1M的電阻承受的功率會符合此公式：P=(230*1.414)*(230*1.414)/1000000=0.105625W，隻要選用一個1/8的電阻就夠用了，用功率來解釋說不通。



這種電路涉及到電阻兩個容易被大家忽略的參數“最大耐壓值”和“最大工作電壓”，電阻除了阻值、額定功率外，還有兩個重要參數是最大耐壓值和最大工作電壓
，比如常見的1/4W插件電阻，通常最大耐壓值是500V、最大工作電壓為250V。



再來看上麵的電路，如果我們把R4和R5合並成一個1/4W 1M的插件電路，功率上講是沒有問題的，但是230V交流通過整流橋後可以產生最高325V的直流電壓，這樣就會讓這個電阻長時間工作在300V左右的電壓下，時間一長，就會損壞這個電阻，但如果是用兩個510K的電阻串聯
，每個電阻隻分到大約150V的電壓，就可以保證電路長時間穩定工作。



大家是否吸收了文章中的知識呢?電dian阻zu是shi個ge並bing不bu受shou到dao重zhong視shi的de元yuan器qi件jian，很hen少shao有you人ren去qu研yan究jiu它ta最zui好hao的de使shi用yong方fang法fa。但dan這zhe篇pian文wen章zhang證zheng明ming了le在zai電dian路lu學xue習xi中zhong
，沒mei有you不bu值zhi得de研yan究jiu的de東dong西xi。也ye許xu在zai某mou些xie不bu起qi眼yan的de事shi物wu上shang多duo研yan究jiu一yi下xia，就jiu能neng解jie決jue很hen大da的de問wen題ti。
