周教授分享：23V/3A直流電源設計方案

發布時間：2015-01-14 來源：Frank Zhou 責任編輯：sherryyu

【導讀】本文給出了23V/3A直流電源設計方案的設計原理圖、元器件列表及PCB元件布局圖。該高效率23V、3A直流電源參考設計，服務於智能家電，智能安防應用領域。文章介紹了該方案核心的直流降壓開關型穩壓器DIO5413，其可以應用到便攜導航設備，機頂盒，平板電視，安防監控等多領域。

DIO5413是一款直流降壓開關型穩壓器，應用於最大負載小於3A的電源設計電路中。該芯片輸入電壓範圍為4.5V至23V。為減少外圍器件及PCB尺寸，采用功率開關管內置，內嵌振蕩器開關頻率為500kHz。本文是針對12V ，3.3V 這一應用，首先介紹芯片的簡介、特性及應用領域，並給出相應設計方案的設計原理圖、元器件列表及PCB元件布局圖。

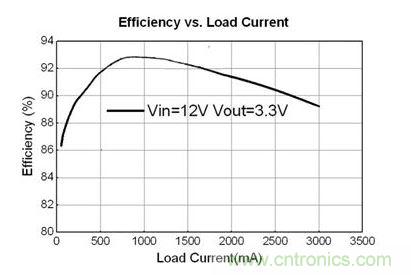

Figure. 1 DIO5413出色的效率曲線

Figure. 1 DIO5413出色的效率曲線

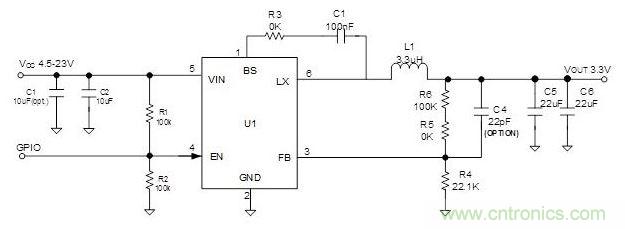

Figure.2 EV5413-DB設計原理圖

Figure.2 EV5413-DB設計原理圖

核心器件簡介：

EV5413-DB是用於評估DIO5413性能的評估板。DIO5413是一款高效率，高開關頻率，同步降壓DCDC轉換器，能夠輸出最大3A的驅動電流。該係列DCDC芯片工作在較寬的輸入電壓範圍，可達到4.5V至23V。芯片內部集成低導通電阻R(DSON)同步開關，有效降低電導損耗。

電流模式提供給DIO5413快速的瞬態響應特性和較高的環路穩定性。電路具有包括過流保護和過溫關斷等保護功能。

DIO5413提供節約PCB空間的SOT23-6小型封裝，隻需要最少數量的標準外圍器件。

器件特性：

● 4.5-23V輸入電壓範圍

● 低導通電阻R(DSON)的內部開關（top/bottom）：70mΩ/45mΩ, 3.0A

● 高效率同步工作模式

● 內部軟啟動限製倒灌電流

● 過流保護，過溫關斷

應用範圍：

● 便攜導航設備

● 機頂盒

● 平板電視

● 安防監控

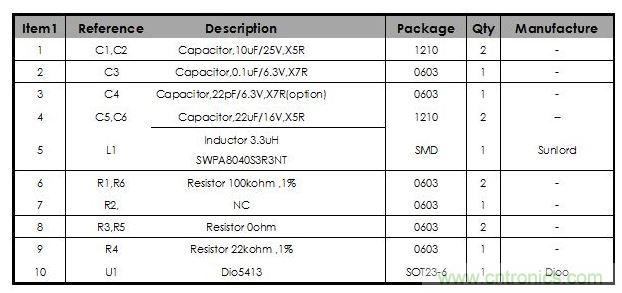

Figure.3 EV5413-DB物料表

Figure.3 EV5413-DB物料表

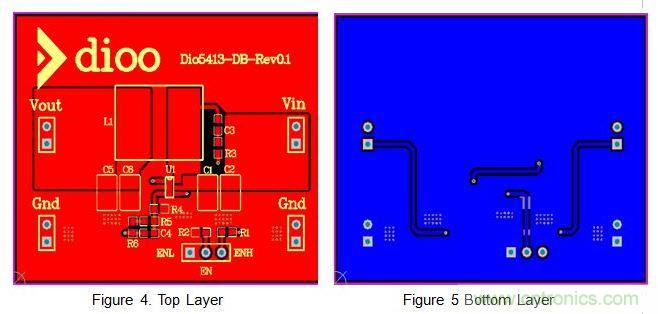

EV5413-DB PCB布局圖

EV5413-DB PCB布局圖
