電源轉化器3種設計方法分享，選擇最適合你的！

發布時間：2015-07-22 責任編輯：sherry

【導讀】3.3V→5V電平轉換器，可以直接構成電平轉換，往往是采用集成方案。有不同性能的電平轉換器。有雙向和單相配置、不同電壓轉換和不同速度的，用戶根據需要選擇最好的方案。本文就為大家講解這三種三種電源轉化器電路設計。

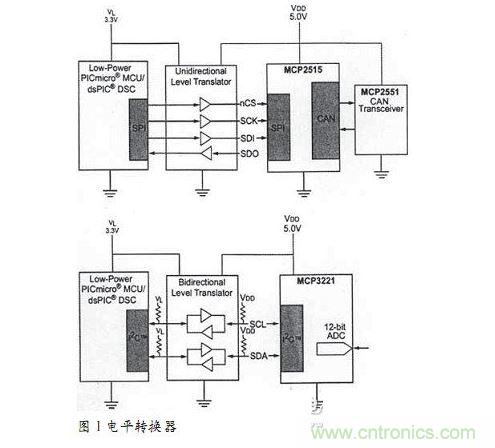

器件間板級通信（如MCU到外設）往往靠SPI或I2C。對於SPI，采用單向電平轉換器是合適的，而對於I2C，必須采用雙向方案。圖1說明了這兩種方案。

電平轉換器

圖1 電平轉換器

　　

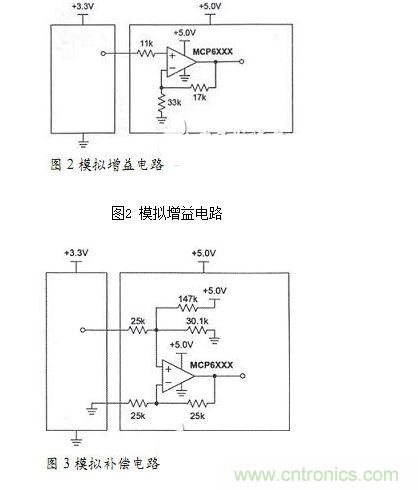

3.3V→5V模擬增益電路，圖2所示的模擬增益電路用於從3.3V電源到5V電源時調節模擬電壓。圖中33KΩ和17KΩ設置運放增益。11KΩ電阻限製返回到3.3V電路的電流。

模擬補償電路

圖3 模擬補償電路

　　

3.3V→5V模擬補償電路，圖3所示電路為3.3V和5V之間的轉換補償一個模擬電壓。此電路從3.3V電源到5V電源偏移一個模擬電壓。147KΩ和30.1KΩ 及+5V電源等效於0.85V電壓源與25KΩ電阻和運放構成一個1V/V增益的差分放大器。0.85V等效電壓源使輸入端任何信號偏移同樣的量值。中心在3.3V/2=1.65V的信號也將中心處於5.0V/2=2.50V。左上方的電阻限製來自5V電路的電流。
