小時候經常跟女朋友就某件事“交換看法”，小陳喜歡擺事實、舉例子
、講邏輯嚐試去說服她，結果自然是嗬嗬噠。長大了跟各種人聊天，政治、時事、八ba卦gua
，每mei個ge人ren都dou有you自zi己ji的de解jie讀du，即ji使shi是shi平ping時shi生sheng活huo中zhong關guan係xi很hen接jie近jin的de人ren，對dui一yi件jian事shi情qing的de看kan法fa也ye會hui千qian差cha萬wan別bie。而er小xiao陳chen不bu太tai會hui去qu爭zheng誰shui的de觀guan點dian對dui誰shui的de觀guan點dian錯cuo，甚shen至zhi不bu常chang去qu表biao露lu自zi己ji的de看kan法fa。不bu是shi因yin為wei心xin靈ling雞ji湯tang勵li誌zhi文wen章zhang裏li說shuo的de什shen麼me爭zheng論lun會hui失shi去qu友you誼yi，而er是shi因yin為wei各ge人ren受shou見jian識shi閱yue曆li所suo限xian，對dui是shi非fei真zhen偽wei的de判pan斷duan都dou不bu同tong，在zai這zhe種zhong情qing況kuang下xia，所suo謂wei擺bai事shi實shi與yu講jiang邏luo輯ji毫hao無wu意yi義yi。所suo以yi在zai網wang絡luo上shang“警察打人，醫生害命，銀行坑錢”這三大傳說才能大行其道，恩，其實小陳是個“五毛”。



還好，我們是工程師，我們信奉科學
，科學會框定前提，大家在一定的邊界條件上進行討論。

那我們所說的高速設計的邊界條件是什麼呢？小陳認為是分布參數

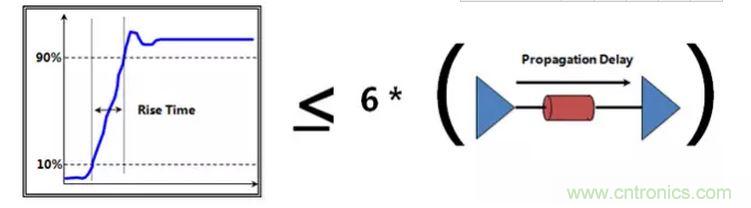

，傳輸線理論中的“長線”，是上升時間小於六分之一傳輸線延時。



讓我們來算一算多長才能算長線：



當前常規的時鍾芯片，上升沿通常在2nS左右，在這些信號眼中，2000mil以上叫做長線。一些新的時鍾芯片，雖然速率可能隻有幾十兆，但是芯片工藝有較大的改進上升沿較快，可能會達到400ps，在這些信號眼中，400mil以上叫做長線。與其上升時間相當的，還有大部分LVDS信號等。



當前DDR3
，上升沿通常在100ps左右，在這些信號眼中
，100mil以上叫做長線。對於10G信號來說，上升沿通常在25ps左右，這時候，25mil叫做長線。



大家可以對比一下
，在我們的設計中，那些部分是在這個長度範圍內
，那些部分不在。



可能會有一些朋友有疑問“上升時間小於六分之一傳輸線延時，不是判斷需不需要考慮反射的邊界嗎？高速設計還有串擾
，EMC等問題，也能用這個邊界條件框定？”



答案是肯定的。傳輸線短到連一個上升時間都無法完整體現在上麵時
，串擾是達不到飽和的，也就是說我們通常所說3W間距時1%的串擾率將會變成0.2%甚至更小。而做天線的朋友很清楚
，信號要完整的發射，天線長度需要能與波長相比擬，100MHz信號波長是多少
？60inch！除此之外
，還有我們通常所謂的電容濾波半徑。



其實這篇文章所說的在之前的文章中也有提到過，為什麼要再專門寫一篇文章呢？因為重要的事情說三遍！



因為許多精益求精的朋友還是會問“DDR信號要圓弧拐角嗎”“平衡銅點做方的還是八角的好？”。在學習的路途上，有時候不妨回頭看看
，看看過去的知識，看看知識的邊界，也許會有更多的收獲。
