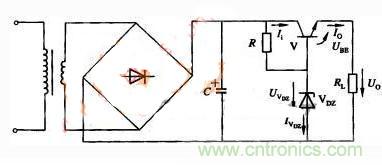

用三極管V代替圖1中的限流電阻R
，就得到圖1所示的串聯型三極管穩壓電路。在基極電路中
，VDZ與R組成參數穩壓器。

工作原理

1、按圖1連接電路，檢查無誤後，接通電路。

2
、保持輸入電壓Ui不變，改變RL
，觀察U0。

3、保持負載RL不變，改變UL
，觀察U0。

結論：輸出電壓U0基本保持不變。

該電路穩壓過程如下：

1
、當輸入電壓不變，而負載電壓變化時
，其穩壓過程如下：

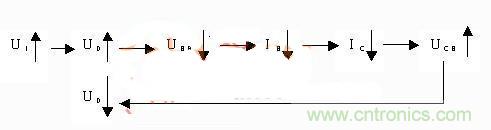

2、當負載不變，輸入電壓U增加時，其穩壓過程如下：

3
、當UI增加時
，輸出電壓U0有升高趨勢，由於三極管T基極電位被穩壓管DZ固定，故U0的增加將使三極管發射結上正向偏置電壓降低
，基極電流減小，從而使三極管的集射極間的電阻增大，UCE增加，於是
，抵消了U0的增加
，使U0基本保持不變。

xuyaozhuyideshi
，suiranwenzhongdedianlunenggouduishuchudianyajinxingyouxiaodewenya，dandaijiajiushiduidianludekongzhilinmindujiangdi，jinerdaozhiwenyaxingnengdebulixiang。wenyasanjiguanbingbushizuichangyongdeyizhongqijian，danqueshizaiyixieqingkuangxiabibukeshaode。suoyixiwangdajianenggouchongfenduiqijinxinglejie，yifangbushizhixu。
