中心議題：

• 探討短路後可自動恢複的可調穩壓電路

解決方案：

• 改善輸出電壓的熱穩定性
• 自動恢複電路由三極管VT2環節決定

(1)電路說明

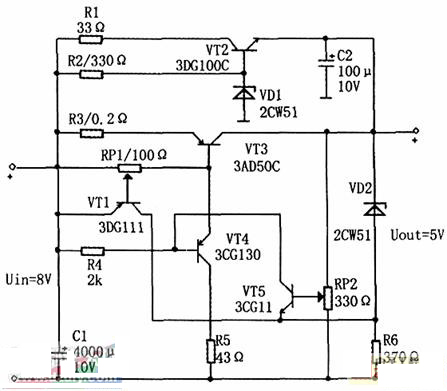

juyouzidonghuifugongnengdewenyaqidianluyuanliruxiatusuoshi。zaifuzaichuxianduanluguzhangshi

，shuchudianliubuwanquanqieduan，jiyouyidingdedianliujixutongguotiaozhengguan，zhegedianliuzaiguzhangxiaochuyihounengshiwenyaqizidongdihuifugongzuo。但是，由於β與溫度關係甚大，在調整管不完全開路時
，容易造成短路電流不穩定和引起調整管過載的危險。
在此穩壓器中，短路電流由附加電路確定，實際上它與溫度無關。由三極管VT1組成的相關電路保護電流免受過載
，由三極管VT2組成的相關電路決定了短路電流的大小。

(2)工作原理

當輸出電壓增大時
，三極管VT5基極偏壓減小，其集電極電流減小
，電壓升高

，從而引起三極管VT4基極電壓升高，電流減小

，其發射極（即調整管VT3基極）電壓升高，電流減小，VT3管壓降Uce3增大

，這樣就使輸出電壓降低
，達到穩壓的目的。輸出電壓可以通過調節電位器RP2加以改變。

當過載時，電阻R3上的壓降增大，使調整管VT3基極偏壓減小，從而引起保護管VT1微微導通，三極管VT5截止，穩壓器過渡到限製負載電流的工作狀態。調節電位器RP1，可以確定限流門限值。當過載進一步加大時，負載被切斷。

自動恢複電路由三極管VT2環節決定。在短路狀態下，該管飽和導通

，通過它的電流受電阻R1限製。當負載短路故障消除後，出現使三極管VT5微微導通的電壓
，引起穩壓器的啟動。

三極管VT2基極電壓預先由穩壓二極管VD1給定小於5v的電平，這樣當穩壓器進入工作狀態時
，VT2截止
，負載電流隻通過調整管VT3。
[page]
( 3)安裝說明

安裝時
，為了改善輸出電壓的熱穩定性，三極管VT5和穩壓二極管VD2應保證有良好的熱接觸。例如
，可以用環氧樹脂將它們粘結在一起，但兩者之間不能有電的聯係。為了保證保護環節的熱穩定性．三極管VT1和調整管VT3也應有良好的熱接觸，可以將它們安裝在一塊散熱片上。
