由於寬禁帶半導體SiC的固有特征
，以及不同於Sicailiaodebandaotiyanghuacengjiemiantexing，huiyinqiyuzhidianyabianhuayijipiaoyixianxiang。weilelijiezhexiechayi
，jieshizhexiechayiyucailiaobenshentexingdeguanxi，pingguqiduiyingyong、係統的影響
，需要更多的研究及探索。



就靜態門極偏置而言，針對Si器件閾值特性的標準測試流程並不適用於SiC MOSFET。因此，一種新的測試方法——測試-偏置-測試——被用來評估SiC MOSFET的BTI（Bias-Temperature Instabilities，偏壓溫度不穩定性）特性。它可以區分可恢複的Vth漂移以及永久性的閾值漂移。這種測量技術已經用來對最新發布的SiC MOSFET的閾值穩定性進行了深度研究，結果表明英飛淩CoolSiC MOSFET Vth穩定性在眾多的器件中表現優異

，具有極低的BTI以及非常窄的閾值漂移窗口。



英飛淩對CoolSiC MOSFET在不同的開關條件下進行了長期的研究測試。數據顯示，長期的開關應力會引起Vth的緩慢增加。這一現象，在不同品牌
、不同技術的SiC MOSFET上均可以觀測到。相同偏置條件下不同器件的Vth漂移值是相似的。Vth上升會引起Rds(on)的輕微上升，長期影響是通態損耗會增加。



需要注意的是
，器件的基本功能不會被影響，主要有：



1
、耐壓能力不會受影響



2、器件的可靠性等級，如抗宇宙射線能力，抵抗濕氣的能力等不會受影響。



3、Vth漂移會對總的開關損耗有輕微影響



影響Vth漂移的參數主要包括：



1、開關次數，包括開關頻率與操作時間



2、驅動電壓，主要是Vgs(off)



以下參數對開關操作引起的Vth漂移沒有影響



1、結溫



2、漏源電壓



3、漏極電流



4、dv/dt, di/dt





長期來看，對於給定的Vgs, 閾值漂移的主要影響在於會增加Rds(on)。通常來說
，增加Rds(on)會增加導通損耗
，進而增加結溫。在計算功率循環時，需要把這個增加的結溫也考慮進去。



結溫的增加是否需要格外重視取決於實際應用及工況。在很多案例中，即便是20年nian工gong作zuo壽shou命ming到dao期qi後hou，結jie溫wen的de增zeng加jia仍reng然ran可ke以yi忽hu略lve不bu計ji。然ran而er在zai另ling一yi些xie應ying用yong中zhong結jie溫wen的de增zeng加jia可ke能neng就jiu會hui很hen重zhong要yao。因yin此ci，在zai這zhe種zhong情qing況kuang下xia，就jiu需xu要yao根gen據ju下xia述shu的de設she計ji指zhi導dao進jin行xing驅qu動dong電dian壓ya選xuan擇ze。





通過控製門極負壓Vgs(off)
，Vth漂移可以被限製在一個可接受的水平內。不論什麼情況下，關斷電壓的上限都是0V，同時，關斷電壓的下限需要根據開通電壓、開關頻率
、以及操作時間來選擇一個合適的值，使Rds(on)的增加限製在一定範圍之內。



3.1 設計指導



Vth的動態漂移隨著開關次數的增加而增加，為了好理解，總的開關次數被轉化為10年內不間斷工作（24小時/7天）的歸一化的工作頻率。知道實際工作頻率（kHz）
，目標壽命（年），以及工作壽命之內係統工作的百分比，歸一化的工作頻率可以通過以下公式計算



歸一化頻率 fsw= 實際工作頻率 fsw [kHz] ×壽命[yrs] ×工作時間占比[%] ÷ 10 [yrs]



使用估算得到的歸一化頻率
，可以從圖1及圖2中找到最小的關斷電壓Vgs(off)下限值。圖2及圖3分別適用於Vgs(on)=15V及Vgs(on)=18V

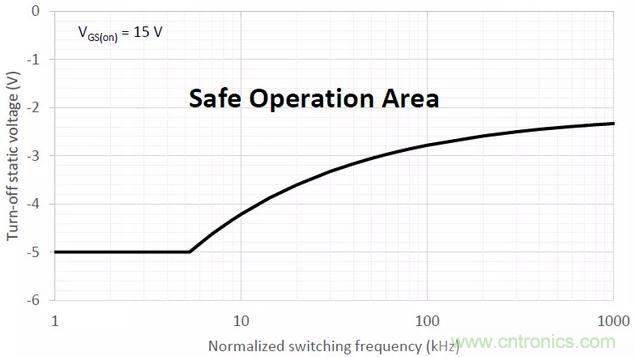

圖1：Vgs(on)=15V時的最低關斷電壓Vgs(off)

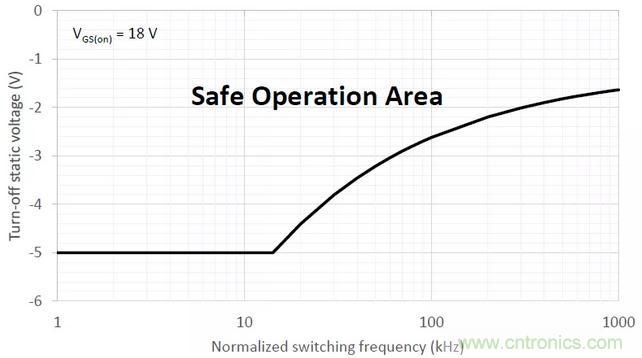

圖2：Vgs(on)=18V時的最低關斷電壓Vgs(off)



可以通過以下的例子更好地理解上述計算方法。如一個光伏逆變器的典型工況：



1、實際工作頻率20kHz



2、目標工作壽命20年



3、工作占比50%



4
、歸一化的工作頻率為20 kHz * 20 yrs. * 50% / 10 yrs. = 20 kHz



如果開通電壓是15V, 關斷電壓的範圍應在-3.6到0V之間（見圖1）。如果開通電壓是18V，關斷電壓的範圍應在在-4.4V到0V之間

，如圖2。



3.2 安全工作區定義



製定安全工作區的最低關斷電壓的前提是：



1、最低推薦門極電壓-5V



2、在工作壽命末期

，相對於初始值，Rds(on)增加小於15%



因此，在安全工作區內使用器件，在工作壽命末期，Rds(on)增長將會小於15%.



Rds(on)的增量還取決於工作電流Id，和結溫Tj (如圖3)。因此，Rds(on)的增量需要考慮最嚴苛的工況。這能夠保證Rds(on)的增加在任何工況下都不會超過15%。工況如下：



1、高電流：兩倍的額定電流



2、中等的結溫：Tj=100℃

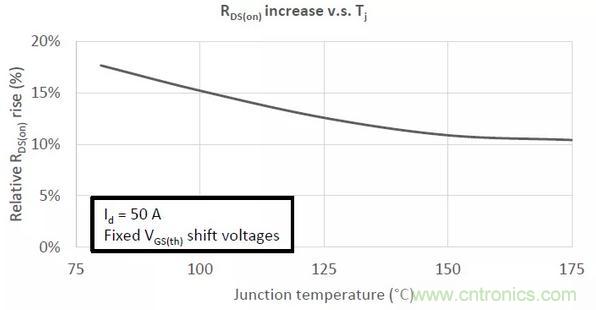

圖3：不同溫度下Rds(on)的相對增長



通常來說，15%的Rds(on)增量是最壞的情況。更大的增量隻可能出現在高電流和低結溫的工況中
，這在實際應用中十分罕見。



3.3 使用18V門極電壓時的注意事項



為了與其它器件兼容
，CoolSiC MOSFET可以使用18V的門極電壓。



請注意
，高於15V的門極開通電壓對於Rds(on)有兩個相反的影響



1、它可以減小Rds(on)



2
、它會加速Vth漂移效應，意味著Rds(on)的增長會更快



對於一個相對比較低的工作頻率（大約小於50kHz），Rds(on)減小效應占主導地位。



對於比較高的工作頻率，需要采用一個較高的負壓(更接近0V)來防止Vth漂移加速。



需要注意的是
，門極電壓18V時的短路電流要遠遠高於15V。因此器件在Vgs(on)=18V時不能達到預定的短路能力。



3.4 減小關斷負壓的注意事項



器件工作在一個較高的門極負壓時（如-2V代替-5V）,對於應用的影響很小。一些應用相關參數需要考慮如下：



1、Eon 和Eoff會稍微改變



2、SiC MOSFET的體二極管正向壓降會降低



3、誤導通風險增加
，可能會增加開通損耗。如在0V關斷，較高的的關斷門極電阻，更大的門極-源極回路電感等情況中更加明顯
