CAN一致性測試隔離和非隔離供電的電路區別
發布時間：2019-02-25 責任編輯：wenwei

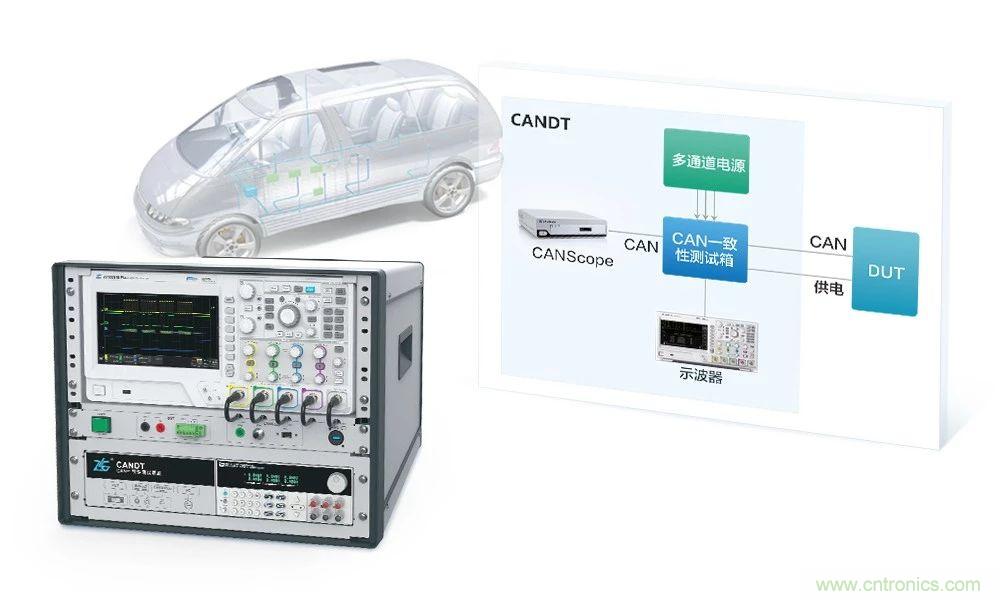

【導讀】汽車電子中有隔離和非隔離DUT，根據DUT類型，CANDT設計兩種供電模式，隔離供電與非隔離供電，本文與讀者淺談隔離與非隔離電路原理和接線方式的區別，以及其對測試的影響。
都知道汽車電子中有隔離和非隔離DUT，常用於在與發動機、BMS等容易產生瞬時高壓的設備部分會采用隔離的通訊連接，隔離DUT的目的是為防止電磁幹擾影響DUT通信信號以及瞬時高壓脈衝損壞DUT；而非隔離DUT，則常用於與低壓車載電子設備的通信。下麵就讓我們來深度了解一下這兩類CAN設備。
常見的CAN設備分為隔離和非隔離兩類：

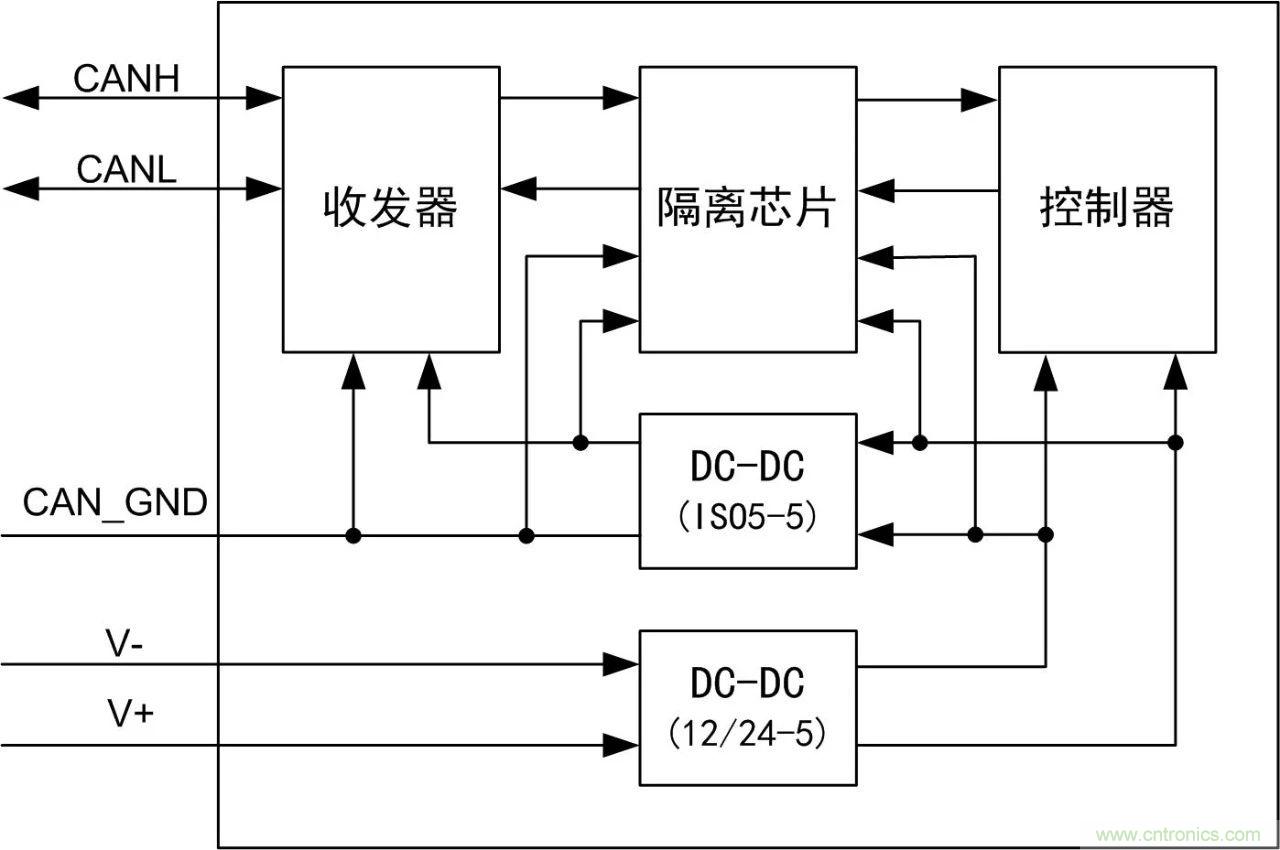

1、隔離供電DUT設備
隔離ECU內部的收發器和控製器之間有隔離模塊（包括數字隔離芯片和隔離DC-DC芯片），用於防止汽車等設備內的BMS、發動機等設備產生的瞬時高壓損壞芯片。

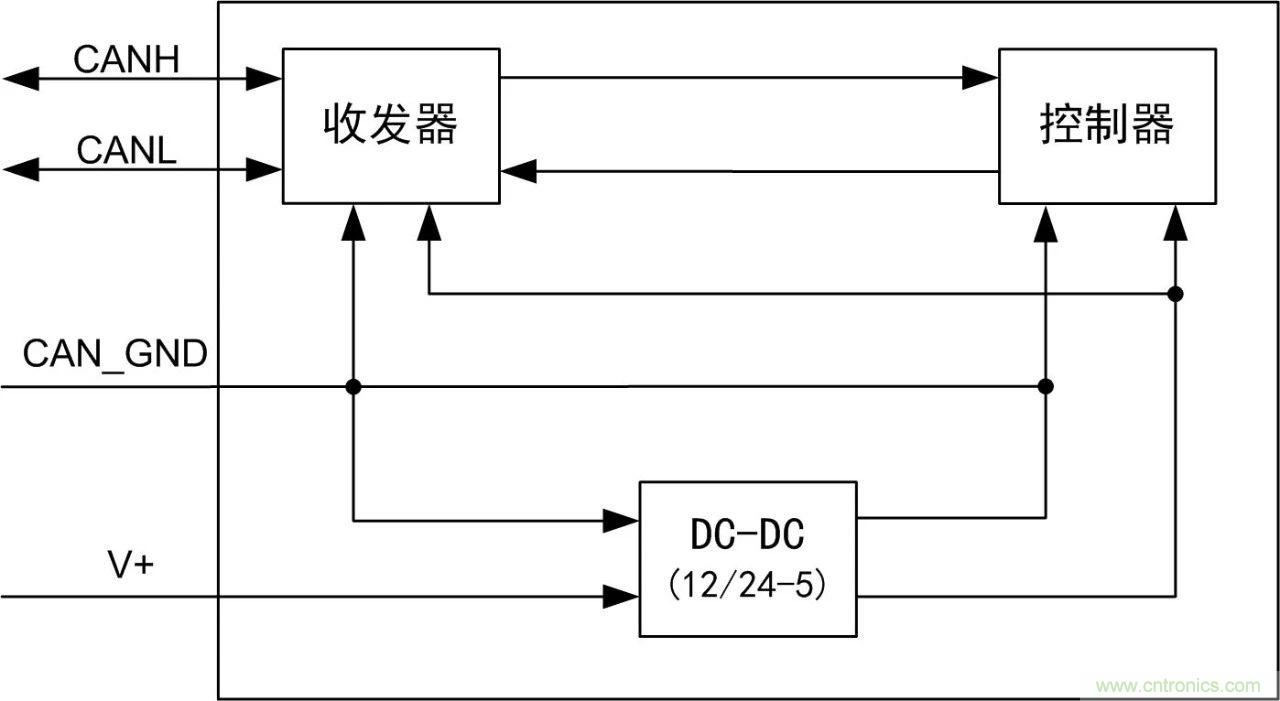

2、非隔離供電DUT設備
非隔離類ECU內部收發器和控製器之間沒有磁偶，常用於周圍環境電磁環境良好或者沒有產生瞬時脈衝幹擾的環境，比如實驗室中使用的CAN卡、傳統的汽車電子。
通過隔離與非隔離DUT設備原理圖對比，可以發現兩者主要區別是收發器與控製器之間是否存在隔離模塊，CAN_GND與功率地是否連在一起。
了解了隔離與非隔離DUT設備區別後，我們通過以下圖片了解CANDT係統中隔離與非隔離的接線區別以及其對測試的影響。

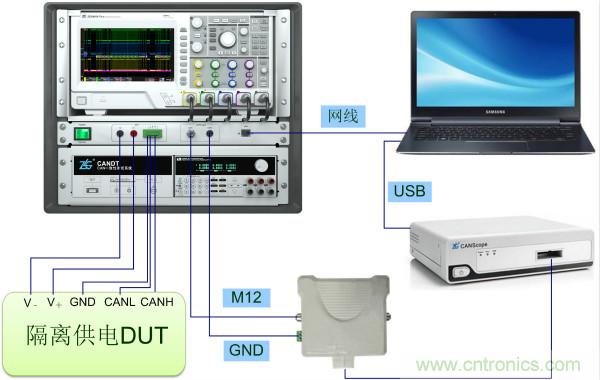

隔離供電電路連接圖

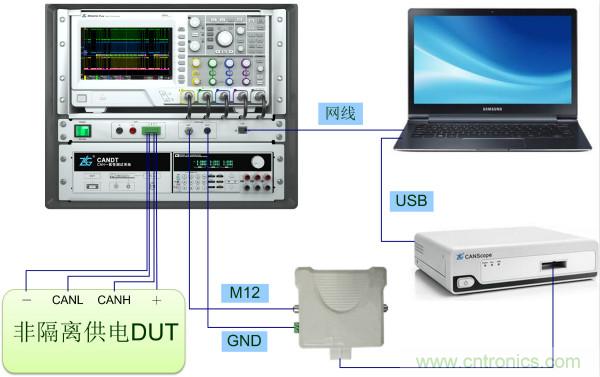

非隔離供電電路連接圖

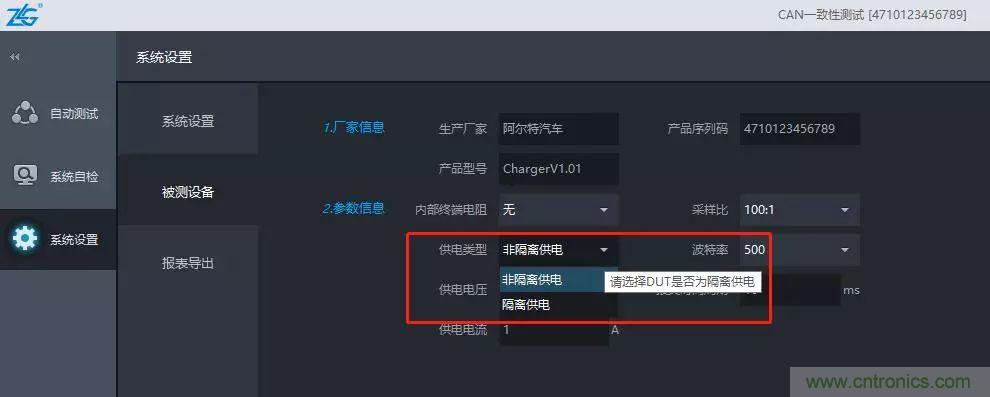

軟件設置供電類型
隔離與非隔離對測試的影響，四種測試情況：
● 被測件隔離供電，選用隔離供電測試；
DUT接入隔離供電端口，係統設置中被測設備設置為隔離供電，測試可正確進行；
● 被測件非隔離供電，選用非隔離供電測試；
DUT接入非隔離供電端口，係統設置中供電類型選擇非隔離供電，測試可正確進行；
● 被測件隔離供電，選用非隔離供電測試；
DUT接入隔離供電端口，係統設置中供電類型選擇非隔離供電，此時無法形成供電回路，DUT無法正常工作。
● 被測件非隔離供電，選用隔離供電測試；
DUT接入非隔離供電端口，係統設置中供電類型選擇隔離供電，此時無法形成供電回路，DUT無法正常工作。
綜上所述，在使用CANDT進行測試時，了解被測設備供電方式，軟件中選擇正確的相同的供電方式是非常重要的，直接影響測試結果和測試進程。
