傳統二極管整流問題



近年來，電子技術的發展，使得電路的工作電壓越來越低
、電流越來越大。低電壓工作有利於降低電路的整體功率消耗，但也給電源設計提出了新的難題。



開關電源的損耗主要由3部分組成：功率開關管的損耗，高頻變壓器的損耗
，輸出端整流管的損耗。在低電壓、大電流輸出的情況下，整流二極管的導通壓降較高，輸出端整流管的損耗尤為突出。快恢複二極管（FRD）或超快恢複二極管（SRD）可達1.0～1.2V
，即使采用低壓降的肖特基二極管（SBD），也會產生大約0.6V的壓降，這就導致整流損耗增大，電源效率降低。



問題舉例



但設采用3.3V甚至1.8V或1.5V的供電電壓，所消耗的電流可達20A。此時超快恢複二極管的整流損耗已接近甚至超過電源輸出功率的50％。即使采用肖特基二極管，整流管上的損耗也會達到（18％～40％）PO，占電源總損耗的60％以上。因此，傳統的二極管整流電路已無法滿足實現低電壓、大電流開關電源高效率及小體積的需要，成為製約DC／DC變換器提高效率的瓶頸。



同步整流技術引言



在電源轉換領域，輸出直流電壓不高的隔離式轉換器都使用 MOSFET作為整流器件。由於這些器件上的導通損耗較小
，能夠提高效率因而應用越來越廣泛；



為了這種電路能夠正常運作，必須對同步整流器（SR）jiayikongzhi
，zheshijibendeyaoqiu。tongbuzhengliuqishiyonglaiqudaierjiguande，suoyibixuxuanzeshidangdefangfa
，anzhaoerjiguandegongzuoguilvlaiqudongtongbuzhengliuqi。qudongxinhaobixuyongPWM控製信號來形成，而PWM控製信號決定著開關型電路的不同狀態。



同步整流器件的特點



同步整流技術就是采用低導通電阻的功率MOS管代替開關變換器快恢複二極管，起整流管的作用
，從而達到降低整流損耗，提高效率的目的。通常，變換器的主開關管也采用功率MOS管
，但是二者還是有一些差異的。



功率MOS管實際上是一個雙向導電器件，由於工作原理的不同，而導致了其他一些方麵的差異。例如：作為主開關的MOS管通常都是硬開關
，因此要求開關速度快，以減小開關損耗；而作為整流/續流用的同步MOS管，則要求MOS管具有低導通電阻、體二極管反向恢複電荷小
、柵極電阻小和開關特性好等特點，因此，雖然兩者都是MOS管，但是它們的工作特性和損耗機理並不一樣，對它們的性能參數要求也不一樣，認識這一點，對於如何正確選用MOS管是有益的。



同步整流的基本電路結構



同步整流是采用通態電阻極低的專用功率MOSFET，來取代整流二極管以降低整流損耗的一項新技術。它能大大提高DC／DC變換器的效率並且不存在由肖特基勢壘電壓而造成的死區電壓。功率MOSFET屬於電壓控製型器件

，它在導通時的伏安特性呈線性關係。用功率MOSFET做整流器時，要求柵極電壓必須與被整流電壓的相位保持同步才能完成整流功能，故稱之為同步整流。



工作方式的比較



傳統的同步整流方案基本上都是PWM型同步整流，主開關與同步整流開關的驅動信號之間必須設置一定的死區時間，以避免交叉導通，因此，同步整流MOS管就存在體二極管導通和反向恢複等問題，從而降低同步整流電路的性能。

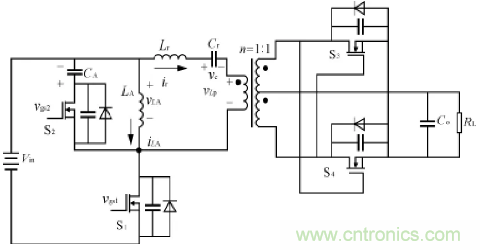

雙端自激
、隔離式同步整流電路





實際舉例（反激同步整流設計 ）

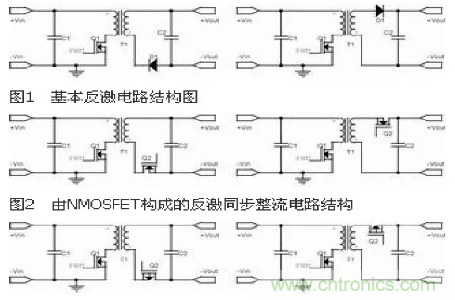

基本的反激電路結構





一種實際的外驅電路





增加驅動能力的外驅電路

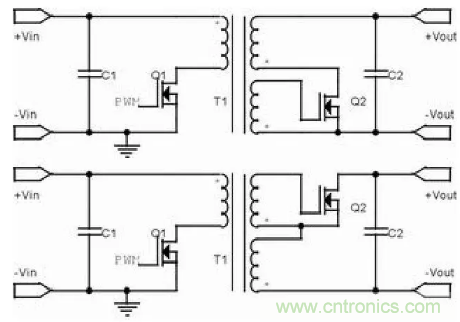

由NMOSFET構成的反激同步整流自驅動電路結構

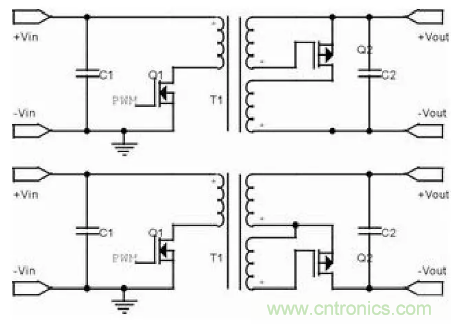

由PMOSFET構成的反激同步整流自驅動電路結構





反激同步整流驅動電路選擇



同步整流管的驅動方式有三種：第一種是外加驅動控製電路，優點是其驅動波形的質量高

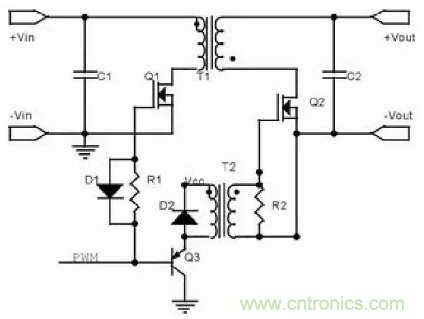

，調試方便。缺點是：電路複雜，成本高，在追求小型化和低成本的今天隻有研究價值，基本沒有應用價值。上圖是簡單的外驅電路，R1D1用於調整死區。該電路的驅動能力較小

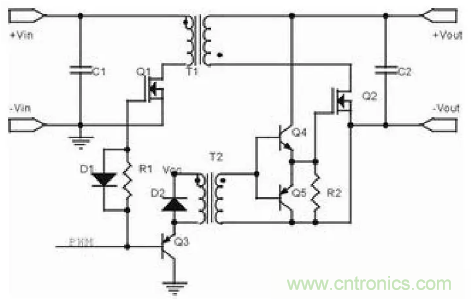

，在同步整流管的Ciss較小時，可以使用。圖6是在圖5的基礎上增加副邊推挽驅動電路的結構，可以驅動Ciss較大的MOSFET。在輸出電壓低於5V時，需要增加驅動電路供電電源。



第二種是自驅動同步整流。優點是直接由變壓器副邊繞組驅動或在主變壓器上加獨立驅動繞組
，電路簡單
、chengbendihezishiyingqudongshizhuyaoyoushi，zaishangyehuachanpinzhongguangfanshiyong。quedianshidianlutiaoshiderouxingjiaoshao
，zaikuanshurudiyafanweishi，youxieboxingxuyaofujiaxianfuzhengxingdianlucainengmanzuqudongyaoqiu。youyuVgs的(de)正(zheng)向(xiang)驅(qu)動(dong)都(dou)正(zheng)比(bi)於(yu)輸(shu)出(chu)電(dian)壓(ya)，調(tiao)節(jie)驅(qu)動(dong)繞(rao)組(zu)的(de)匝(za)數(shu)可(ke)以(yi)確(que)定(ding)比(bi)例(li)係(xi)數(shu)，且(qie)輸(shu)出(chu)電(dian)壓(ya)都(dou)是(shi)很(hen)穩(wen)定(ding)的(de)，所(suo)以(yi)驅(qu)動(dong)電(dian)壓(ya)也(ye)很(hen)穩(wen)定(ding)。比(bi)較(jiao)麻(ma)煩(fan)的(de)是(shi)負(fu)向(xiang)電(dian)壓(ya)可(ke)能(neng)會(hui)超(chao)標(biao)
，需(xu)要(yao)在(zai)設(she)計(ji)變(bian)壓(ya)器(qi)變(bian)比(bi)時(shi)考(kao)慮(lv)驅(qu)動(dong)負(fu)壓(ya)幅(fu)度(du)。



disanzhongshibanziqu。qiqudongboxingdeshangshenghuoxiajiangyan，yigeshiyouzhubianyaqitigongdexinhao

，lingyigeshidulidewaiqudongdianlutigongdexinhao。shangtushizhenduiziqudefuyawenti，yongdandudefangdianhuilu，tigongtongbuzhengliuguandeguanduanxinhao
，bikaileziqudongfuyafangdiandedianyachaobiaowenti。
