這非常直觀。



如果我告訴您增加一個額外的組件您可節省 30% 甚(shen)至(zhi)更(geng)多(duo)的(de)電(dian)源(yuan)呢(ne)？沒(mei)錯(cuo)，增(zeng)加(jia)一(yi)個(ge)附(fu)加(jia)組(zu)件(jian)確(que)實(shi)有(you)助(zhu)於(yu)將(jiang)電(dian)池(chi)使(shi)用(yong)時(shi)間(jian)延(yan)長(chang)幾(ji)小(xiao)時(shi)。我(wo)知(zhi)道(dao)您(nin)肯(ken)定(ding)會(hui)認(ren)為(wei)這(zhe)有(you)點(dian)難(nan)以(yi)置(zhi)信(xin)。但(dan)我(wo)敢(gan)保(bao)證(zheng)這(zhe)完(wan)全(quan)有(you)可(ke)能(neng)。



這正是穩壓器的用武之地。



通常在小型便攜式應用中，最簡單明了的方法就是直接將 MSP430 連接至電池。畢竟

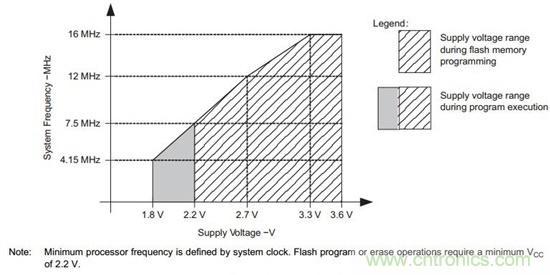

，MSP430 具有寬泛的工作電壓（1.8 至 3.6V），這取決於您想讓您的內核在多大頻率下運行。如下圖所示。





例如，我們可以在無需任何額外穩壓情況下，使用兩節 1.5V 堿性紐扣電池給 MSP430F2274 供電。電池提供的 3V 電源可在幾乎所有係統頻率下為 MCU 供電。但是，在 16MHz 頻率下運行係統時需要最低 3.3V 的電源電壓。

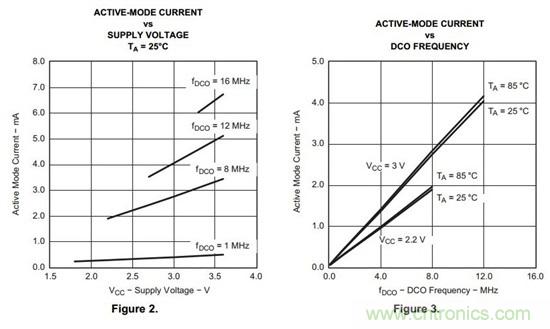

當查看不同電源電壓（係統頻率組合）下的流耗時，事情就變得有意思了。查看下圖 2 和下圖 3：





yikanninjiuhuimingbai
，zaitedingpinlvxia
，ruguozengjiadianyuandianya，liuhaojiuhuisuizhishangsheng。fanguolai，ruguowomenrangdianyuandianyabaochibubian，zengjiagongzuopinlv，liuhaoyehuishangsheng。congyishangguanchazhongdechudezhuyaojielunshi：為 MSP430 供電的方法有高效率與低效率之分。若提高電源電壓
，您可能會消耗更多不必要的電流。



讓我們回到實例中來。如果用 3V 電壓電源為運行在 1MHz 頻率下的 MSP430 供電
，我們希望工作模式電流為 390uA
，如下表所示。但是請記住，在 1MHz 頻率下，如果我們不對編程閃存進行規劃
，工作電壓可能就是 1.8 與 3.6V 之間的任意值。如果將電源電壓從 3V 降到 2.2V，流耗就會降至 270uA。這就是超過 30% 的流耗降低！想想這會對電池使用壽命有何影響。





不同工作頻率下的流耗



穩壓器有助於獲得這種效率。穩壓器可通過降低電池提供的電源電壓來降低 MCU 所消耗的電流。



下篇我們將討論哪種穩壓器可用來發揮這種性能優勢。通過降低提供給 MSP430 的電壓
，我們可最大限度地減少流耗。但並不是任何穩壓器都能做到這一點。優化應用電池使用壽命

，還需要大家付出努力。
