藍牙無線音箱電源方案：有效延長電池續航時間

發布時間：2021-02-10 責任編輯：wenwei

【導讀】藍牙無線音箱由於使用方便、便(bian)於(yu)攜(xie)帶(dai)，越(yue)來(lai)越(yue)多(duo)受(shou)到(dao)消(xiao)費(fei)者(zhe)的(de)青(qing)睞(lai)。而(er)藍(lan)牙(ya)音(yin)箱(xiang)的(de)電(dian)池(chi)續(xu)航(hang)能(neng)力(li)，由(you)於(yu)直(zhi)接(jie)影(ying)響(xiang)到(dao)充(chong)放(fang)電(dian)次(ci)數(shu)和(he)用(yong)戶(hu)體(ti)驗(yan)，一(yi)直(zhi)是(shi)消(xiao)費(fei)者(zhe)所(suo)關(guan)注(zhu)的(de)一(yi)項(xiang)重(zhong)要(yao)指(zhi)標(biao)。

在之前的博客文章《利用包絡追蹤功能提高聲頻放大器的效率》及聲頻功率放大器的包絡追蹤電源參考設計中，我們提到一種藍牙音箱電源電源設計方案：通過向電源反饋引腳（FB）引入音頻包絡信號來調整升壓型DCDC電源TPS61088 的輸出電壓（即音頻放大器的電源電壓），從而提高電源和音頻功放的工作效率已達到省電的目的。在本文中，我們對這種方案進行了實際測試。

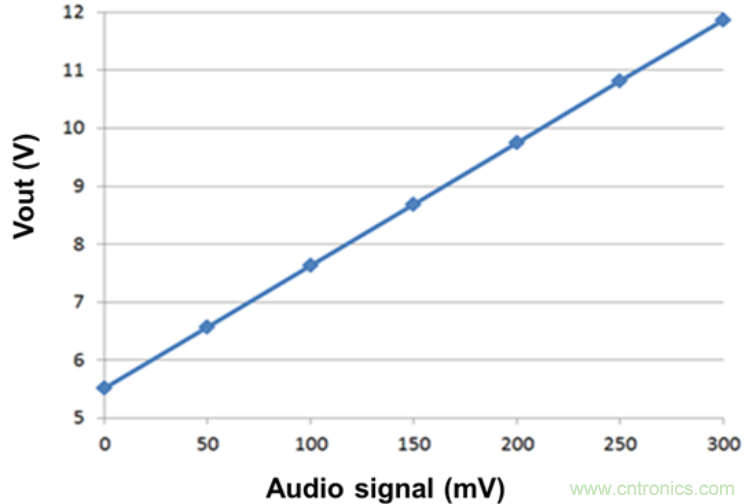

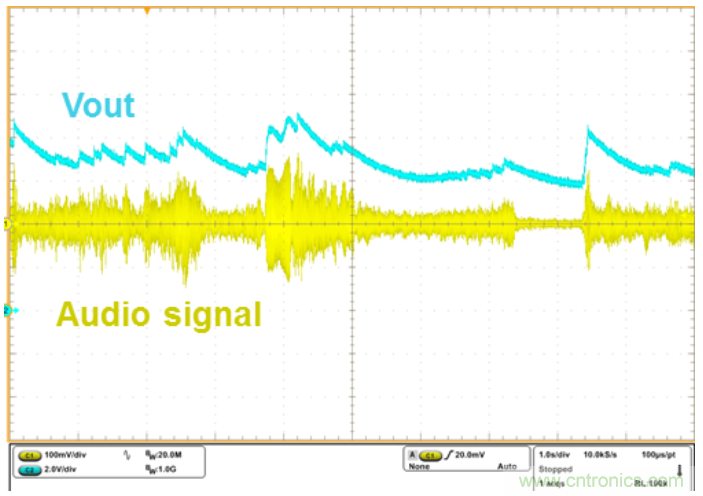

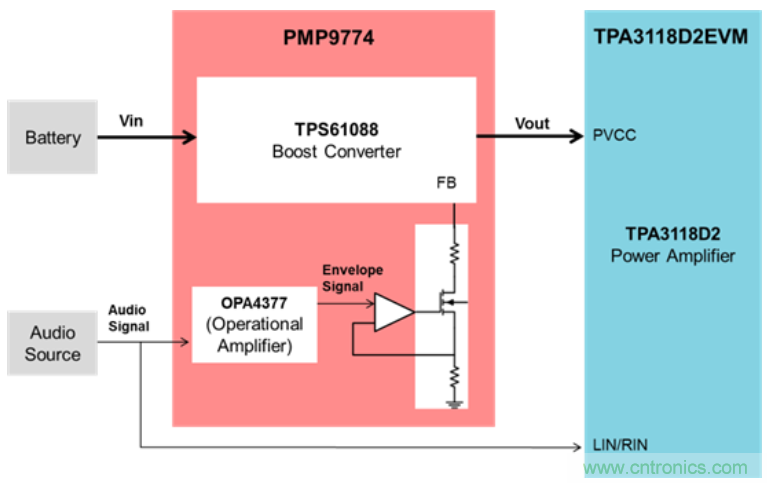

我們使用PMP9774和TPA3118D2EVM搭建了測試係統，如圖1所示。當接入音頻信號（audio signal）開始播放音樂時，可以觀察到TPS61088 的輸出電壓（Vout）的幅值會隨著音頻信號的包絡線而變化，如圖2所示。當音頻信號從0mV到300mV逐漸增大時，輸出電壓會隨之從5.5V到11.75V線性增加。輸出電壓隨音頻信號的變化具有良好的線性度，如圖3所示。

藍牙無線音箱電源方案：有效延長電池續航時間

圖1

藍牙無線音箱電源方案：有效延長電池續航時間

圖2

藍牙無線音箱電源方案：有效延長電池續航時間

圖3

從理論分析可以得知，對於升壓型DCDC電源TPS61088，相同條件下較低的輸出電壓可以減少開關損耗，提高轉換效率。同理，對於D類音頻功放TPA3118D2，相同條件下較低的輸入電壓（PVCC）也可以減少損耗，提高效率。

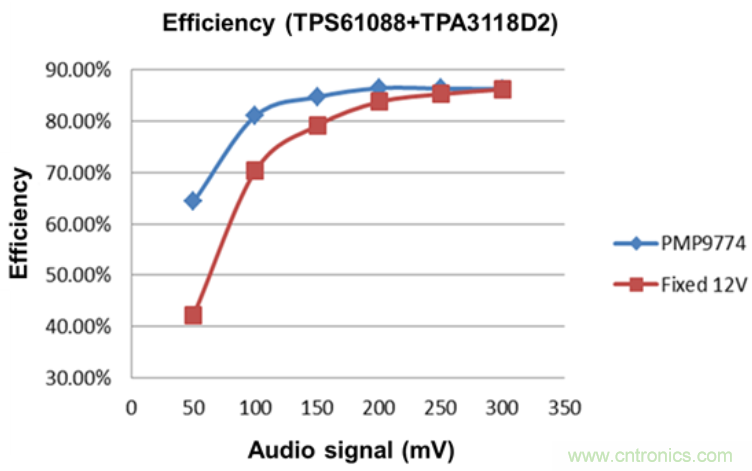

我們對PMP9774方案與固定輸出電壓的方案的整體係統效率進行了實際測試與比較。測試條件為3.3V輸入電壓， 8ohm 喇叭，最大功率為17.2W。從測試結果圖4可以看到，藍色的PMP9774方案的效率曲線在全負載範圍內都高於紅色的固定輸出電壓方案的效率曲線，在輕載條件下更是有顯著的提高 -- 如在50mV輸入信號條件下PMP9774方案可以提高20%以上的效率。

在我們日常使用中，藍牙音箱通常更多時間工作在負載較輕的狀態。本文測試結果表明PMP9774電源方案通過減少電源和音頻功放的損耗，可以顯著提高係統效率，從而延長藍牙音箱的電池續航時間。

藍牙無線音箱電源方案：有效延長電池續航時間

圖4

免責聲明：本文為轉載文章，轉載此文目的在於傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯係小編進行處理。
