專家講解:用於4G/5G的射頻開關設計方案
發布時間:2015-01-19 來源:Igor Lalicevic,Karim Segueni 責任編輯:sherryyu
【導讀】本篇文章講解的是用於4G/5G的射頻開關設計方案。創新的DelfMEMS設she計ji方fang法fa采cai用yong了le無wu錨mao結jie構gou實shi現xian機ji械xie式shi射she頻pin切qie換huan,從cong根gen本ben上shang克ke服fu了le這zhe些xie曆li史shi上shang遺yi留liu的de設she計ji問wen題ti,而er不bu是shi簡jian單dan地di減jian輕qing問wen題ti。是shi不bu是shi很hen好hao奇qi到dao底di是shi怎zen樣yang的de設she計ji?
無線技術發展的曆史可以總結為數據速度不斷提高的曆史。從20世紀90年代引入的、僅傳話音的模擬1G標準開始,蜂窩標準已經走了很長的路。1G標準當初調製的是150MHz頻率的單頻段。到了2G時代,首個數字蜂窩標準引入了四頻段的係統解決方案,而增加頻段分配的趨勢到3G時得到了進一步延續。為了支持全球漫遊和更高的數據速度和容量需求,3G通常支持多達8個頻段。今天,隨著4G先進的長期演進(LTE-A)的推廣使用,我們正在目睹分配頻段的爆炸式增長。鑒於對全球漫遊和更寬頻率帶寬的需求,LTE開發已經成為主導力量。
目前給LTE FDD和LTE TDD應用分配的頻段已經超過40個。隨著頻段的擴展,我們體驗到了數據速度和容量的顯著增加。從2G下行鏈路(DL)和上行鏈路(UL)的14.4kps速度開始,如今的LTE cat6將提供高達300Mbps的下行鏈路和50Mbps的上行鏈路數據速率。誠然,客戶和市場要求還在不斷提高。LTE-A上行鏈路的峰值數據速率目標將高達1Gbps。即使這個值也隻是第一步,目標還在不斷的快速提高。與這個挑戰一起,增加移動寬帶容量是必須的。據愛立信研究報告預測,2012年和2018年之間的移動數據業務有望增長12倍,而且到2018年底,智能手機用戶將超過30億。
在無線行業中,對數據速率和數據容量需求的顯著增加被稱為“實現1000倍移動數據挑戰”。可以幫助我們應對這個1000倍移動數據挑戰的解決方案將要求更多的頻譜。我們已經知道,日本將在2015年引入3.5GHz(LTE TDD頻段42和43),其他國家也將跟進。下一步是引入100MHz的下行鏈路載波聚合(CA)。
隻是為了比較,LTE cat6在2×1 MIMO移動手機配置中使用了40MHz(20MHz+20MHz)的載波聚合。對於100MHz載波聚合帶寬來說,有必要將TDD和FDD LTE頻段組合起來。雖然從LTE cat1到LTE cat6,下行鏈路數據速率已經增加了30倍,即從10Mbps增加到了300Mbps,但上行鏈路的數據速率隻增加了10倍,即從LTE cat1的5Mbps增加到了LTE cat6的50Mbps。但是,在最近舉辦的大型公眾活動(如世界杯、奧運會等)期間,運營商們經曆了上行鏈路數據容量超過下行鏈路數據容量的情況。這種情況當然引起了運營商們對下行鏈路/上行鏈路發展矛盾的關注,他們越來越迫切地希望找到一種能夠減小下行鏈路/上行鏈路數據速度比值的方法。順著這個方向走出的前幾步將是在手機配置中引入發送的分集路徑(或2×2 MIMO),並引入上行鏈路(或發送)載波聚合。
隨著“實現1000倍移動數據挑戰”目標的進一步深入,在越來越接近5G標準的過程, 移動手機或用戶設備(UE)的射頻性能正在變成市場中一個真正關鍵的瓶頸。
高端智能手機中的射頻前端(RF-FE)架jia構gou已yi經jing變bian得de異yi常chang複fu雜za,必bi須xu支zhi持chi滿man足zu全quan球qiu漫man遊you需xu求qiu的de大da量liang頻pin段duan和he最zui少shao手shou機ji型xing號hao變bian化hua的de方fang法fa。因yin此ci所suo需xu射she頻pin前qian端duan元yuan件jian的de清qing單dan變bian得de越yue來lai越yue長chang。這zhe種zhong複fu雜za的de射she頻pin環huan境jing引yin起qi了le元yuan件jian方fang麵mian的de諸zhu多duo挑tiao戰zhan:插損(IL)、隔離和線性性能。頻段間載波聚合要求在單個射頻前端內使用多個有效的接收/發送路徑,其對成本、性(xing)能(neng)和(he)功(gong)耗(hao)的(de)影(ying)響(xiang)帶(dai)來(lai)了(le)更(geng)多(duo)的(de)複(fu)雜(za)性(xing),進(jin)而(er)導(dao)致(zhi)需(xu)要(yao)減(jian)少(shao)來(lai)自(zi)兩(liang)條(tiao)或(huo)更(geng)多(duo)條(tiao)有(you)效(xiao)的(de)接(jie)收(shou)和(he)發(fa)送(song)路(lu)徑(jing)的(de)互(hu)調(tiao)和(he)交(jiao)調(tiao)。在(zai)這(zhe)種(zhong)環(huan)境(jing)中(zhong),射(she)頻(pin)天(tian)線(xian)開(kai)關(guan)的(de)線(xian)性(xing)性(xing)能(neng)變(bian)得(de)至(zhi)關(guan)重(zhong)要(yao)(見圖1)。業內通常用3GPP標準來衡量為了避免與網絡上的其它設備發生幹擾所要求的線性程度。這是通過規定三階輸入截取點(IIP3)實現的。根據英特爾移動公司的數據來源,2G對開關線性度的要求是IIP3=55dBm,3G開關要求是65dBm,LTE開關的IIP3要求是72dBm,具有上行鏈路載波聚合功能的LTE-A天線開關必須滿足IIP3=90dBm的要求。

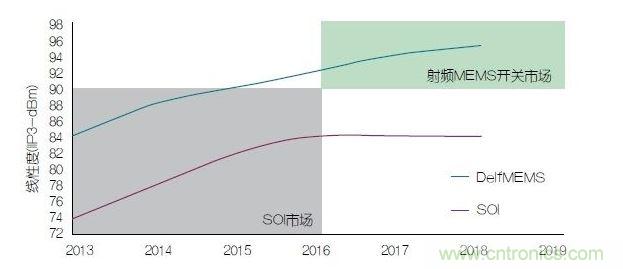

圖1:未來手機的線性度要求。
[page]
目前固態開關技術(如SOI或SOS)正在接近技術極限,將無法達到IIP3=90dBm的要求(見圖2)。問題在於它們較差的Ron×Coff=120品質因數(FoM)開關和內部關斷狀態下SOI/SOS晶體管的漏電流,它將影響開關的線性度、插入損耗和隔離度。針對高的多擲開關配置和更高頻段增加開關擲數將進一步快速劣化性能,使得這類開關不適合LTE-A的切換。能夠達到IIP3>90dBm這個射頻性能目標的唯一一種開關是射頻MEMS開關。

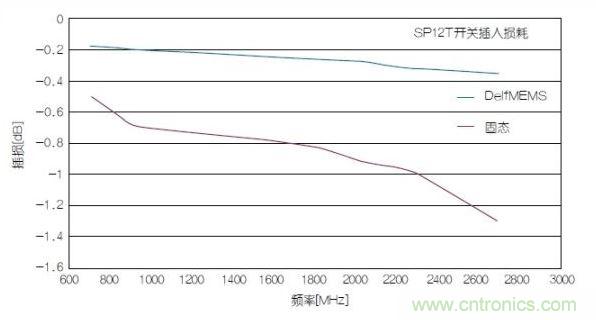

圖2:SOI不再能夠應對。
DelfMEMS射頻MEMS開關是表貼式微電機器件,使用機械運動切換射頻傳輸線是導通還是關斷(見圖3)。這種技術不受頻率依賴性和高多擲開關配置極限的影響。由於其品質因數小於10,這種開關與現有固態解決方案相比可以提供極其優異的線性度、插損和隔離性能。

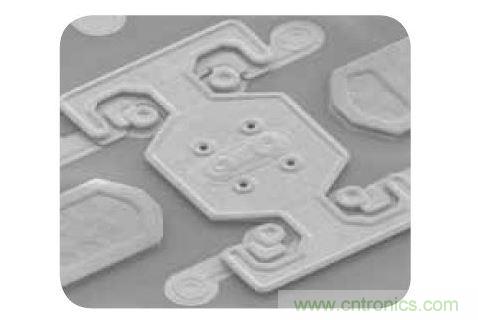

圖3:DelfMEMS射頻開關。
DelfMEMS開關已經成為典型的LTE-A射she頻pin前qian端duan的de理li想xiang解jie決jue方fang案an,因yin為wei這zhe時shi的de低di插cha損sun是shi關guan鍵jian。高gao的de插cha損sun將jiang直zhi接jie負fu麵mian影ying響xiang智zhi能neng手shou機ji的de電dian池chi壽shou命ming,並bing降jiang低di接jie收shou靈ling敏min度du,進jin而er直zhi接jie影ying響xiang手shou機ji呼hu叫jiao的de質zhi量liang和he數shu據ju的de接jie收shou。據ju“前十大智能手機購買驅動力”的用戶調查,超過一半的用戶認為電池壽命是智能手機中最重要的特性。
在多擲數的高頻環境中,用DelfMEMS代替現有的SOI/SOS開關可以減小插損,從而節省多達17%的電池能量,並能使接收靈敏度提高29%。在3.5GHz時,這些異常改進將變得更加顯著。頻段之間和收發之間的隔離好處同樣重要。DelfMEMS開關在2.7GHz頻段時能夠實現40dB的隔離度,相比之下現有的固態開關隔離度隻有18dB。
[page]
綜上所述,我們可以越來越清楚地看到,射頻MEMS具有固有的高線性度、高工作頻率、超低插損和很高的端口到端口隔離度,因此是LTE-A開關的完美選擇。
DelfMEMS射頻MEMS開關結構使用了一種新的集成式微機械構建模塊,以極具魯棒性的全新IP組合為基礎,包含了7個(ge)關(guan)鍵(jian)專(zhuan)利(li)和(he)創(chuang)新(xin)技(ji)術(shu)。這(zhe)種(zhong)開(kai)關(guan)沒(mei)有(you)使(shi)用(yong)懸(xuan)臂(bi)梁(liang)或(huo)橋(qiao)。這(zhe)些(xie)梁(liang)或(huo)橋(qiao)為(wei)了(le)建(jian)立(li)阻(zu)性(xing)接(jie)觸(chu),一(yi)般(ban)通(tong)過(guo)靜(jing)電(dian)驅(qu)動(dong)高(gao)導(dao)電(dian)性(xing)電(dian)極(ji),最(zui)終(zhong)形(xing)成(cheng)機(ji)械(xie)性(xing)開(kai)關(guan)。這(zhe)些(xie)較(jiao)老(lao)的(de)結(jie)構(gou)被(bei)證(zheng)明(ming)存(cun)在(zai)諸(zhu)多(duo)問(wen)題(ti):錨上的應力,可能的粘滯作用,切換速度低,可能發生懸臂梁爬電。
創新的DelfMEMS設計方法采用了無錨結構實現機械式射頻切換,從根本上克服了這些曆史上遺留的設計問題,而不是簡單地減輕上述問題。
這種解決方案采用了由兩組支柱和阻塞裝置夾持的自由靈活的膜。這種膜由2組電極進行靜電驅動,在導通狀態和靜電控製的關斷狀態都可以保持接觸(見圖4)。接觸可以吸引到導線或遠離導線。這種功能可以增加關斷狀態下電極和傳輸線之間的間距(直接鏈接到接觸隔離),並能在不太可能的粘滯情況下複位開關。使用有源驅動還允許恢複力、接jie觸chu力li和he梁liang的de機ji械xie屬shu性xing之zhi間jian去qu相xiang關guan,因yin為wei從cong導dao通tong狀zhuang態tai到dao關guan斷duan狀zhuang態tai的de轉zhuan變bian是shi通tong過guo靜jing電dian驅qu動dong完wan成cheng的de,不bu隻zhi是shi彈dan性xing恢hui複fu力li。這zhe種zhong先xian進jin的de靜jing電dian驅qu動dong同tong樣yang能neng將jiang開kai關guan時shi間jian縮suo短duan到dao大da約yue很hen短duan的de2μs。

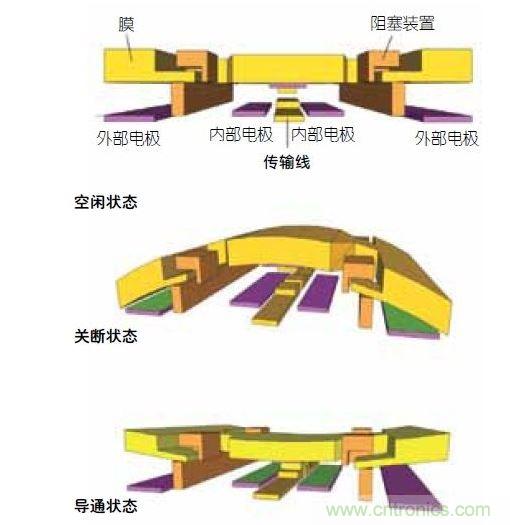

圖4: DelfMEMS開關結構的動作示意圖。
DelfMEMSkaiguanjiegoudelingwaiyigeqiangdayoushishi,keyijianxiaomoyuchuanshuxianzhijiandejianxi,yinertongguojiangdimodezuidanaodulaijianxiaopadianhejixieyingli。zheyangnengzengjiadaotongzhuangtaishidejiechuli,jiangdiqudongdianya,congerjiangdicharusunhao。
由於采用了這種新奇和改進的方法,DelfMEMS射頻MEMS開關還能用於其它射頻MEMS解決方案還沒有考慮到的市場:天線切換。對於真正兼容LTE-A的移動設備來說,關鍵要求有:更高的數據速率和容量,更長的電池壽命和更好的信號接收質量。達到這些目標的解決方案是減少射頻前端的元件損耗、引入高頻頻段,擴展下行鏈路並引入上行鏈路的載波聚合,提高頻段到頻段和收發之間的隔離度。
DelfMEMS的射頻MEMS開關解決方案在2GHz以上時具有0.25dB的插損和40dB的隔離度,針對高擲數開關的IIP3線性度大於90dBm,因此這種開關是達成LTE-A目標的理想選擇,可以在需要高頻、超高線性度和隔離度以及非常低插損的應用中代替現有的固態開關技術。
