這是個超級敏感的煤氣泄漏傳感器，當煤氣濃度在200-10000 ppm 的時候，會發出刺耳的警報，直到濃度降低到安全範圍。他使用的是MQ6 煙氣傳感器。

GS1是個6引腳煙氣傳感器
，可以檢測很低濃度的煤氣

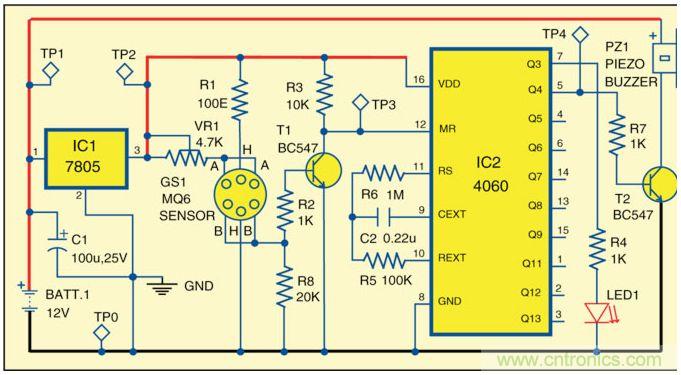

，並且快速反應。不過他對於酒精和煙霧不敏感。上圖顯示了怎樣連接引腳，H,A,B, 自己定一邊輸入，或者輸出
，哪邊都可以。

傳感器中的Heater用5伏直流供電

，如果A腳通過電阻VR1連接5V直流
，B就作為輸出
，反過來也可以。A或者B短路的時候，H出來工作。VR1 用來調節傳感器的敏感度。

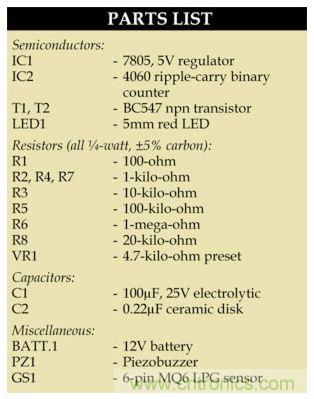

下圖是這個報警器的原件清單：
