射頻電感器的選擇涉及到這樣一些關鍵參數：安裝方式（表貼式或直插式）

、電感值、電流額定值、直流電阻 (DCR)、自諧頻率 (SRF)、品質因數和溫度額定值。

電感值的決定因素

若將電感器用作一個簡單的單元件(第一級)高頻扼流圈，則應根據需要扼製的峰值噪聲頻率進行選擇。在電感器的自諧頻率 (SRF) 下，串聯阻抗將達到最大值。因此，要選擇一個簡單的射頻扼流圈就應尋找一個SRF接近所需扼流頻率的電感器。

對於高階濾波器，每個元件的電感值必須根據濾波器的截止頻率(低通和高通濾波器)或帶寬（通濾波器）計算。進行這些計算時通常會用到商用電路模擬軟件，如SPICE、AWR的Microwave Office和 Agilent的Genesys或ADS。

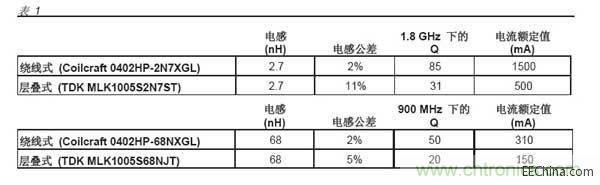

對於調諧電路或阻抗匹配，嚴格的電感公差是必需的。如表1所示，與層疊式或厚膜型電感器相比，繞線式電感器通常能夠達到更嚴格的公差。


電流決定直流電阻

電流額定值和DCR密切相關。在多數情況下


，如果所有其他參數保持均等，則需要選取較大尺寸的產品來降低DCR。

能讓電感器工作的自諧頻率

SRF的計算公式為：

在扼流圈的應用中
，SRF能夠最有效地阻斷信號的頻率。在低於SRF的頻率下
，阻抗隨頻率增大而增大。在SRF下
，阻抗達到最大值。在高於SRF的頻率下
，阻抗隨頻率減小而減小。

對於高階濾波器或阻抗匹配應用，在接近要求的頻率時
，擁有一條較為平緩的電感曲線(恒定電感與頻率的曲線)更為重要。這就要求選擇一個SRF遠遠高於設計 頻率的電感器。根據以往經驗，可選擇一個SRF比工作頻率高10倍(10×)的電感器。一般而言，電感值的選擇通常決定了SRF
，反之亦然。由於繞線電容增加
，電感值越高
，SRF就會越低。

[page]電感、阻抗與頻率的關係

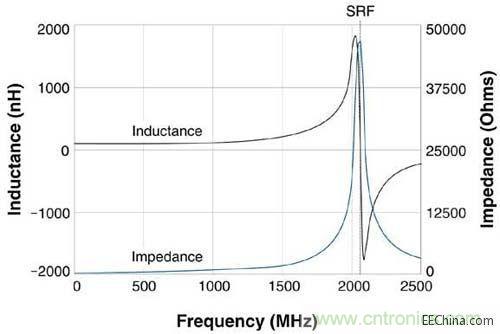

如圖1所示
，電感和阻抗在接近電感器的自諧頻率(SRF)時急劇上升。對於扼流圈的應用，需選擇一個 SRF等於或接近衰減頻率的電感器。對於其他應用
，SRF應至少比工作頻率高10倍。


解讀Q值

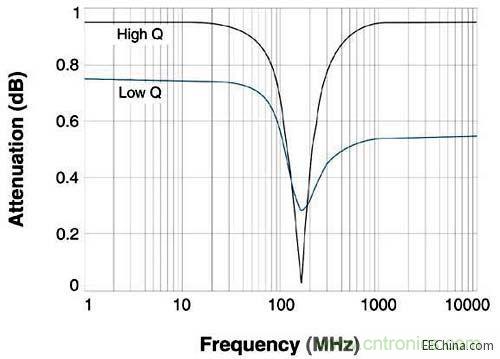

高Q值產生窄帶寬，這一點對於將電感器用於LC(振蕩)回路或窄帶通的應用來說非常重要。請參考圖 2。高Q值還會產生低插入損耗，從而使功率損耗降到最低。

電感器Q值的計算公式為：

所有與頻率相關的實和虛的損耗都包含在Q的計算中
，包括電感、電容、導體的集膚效應和磁性材料的鐵芯損耗。如表1所示
，與相同尺寸和電感值的層疊式電感器相比，繞線式電感器的Q值要高得多。

溫度額定值的選擇

功(gong)率(lv)損(sun)耗(hao)隨(sui)電(dian)流(liu)和(he)直(zhi)流(liu)電(dian)阻(zu)的(de)增(zeng)大(da)而(er)增(zeng)大(da)
，導(dao)致(zhi)元(yuan)件(jian)溫(wen)度(du)升(sheng)高(gao)。電(dian)感(gan)器(qi)通(tong)常(chang)額(e)定(ding)於(yu)某(mou)個(ge)特(te)定(ding)的(de)環(huan)境(jing)溫(wen)度(du)和(he)因(yin)電(dian)流(liu)通(tong)過(guo)電(dian)感(gan)器(qi)所(suo)產(chan)生(sheng)的(de)高(gao)於(yu)環(huan)境(jing)溫(wen)度(du)的(de)溫(wen)升(sheng)。例(li)如(ru)，一(yi) 個元件額定於125℃的環境溫度和因滿載額定電流(Irms或Idc)所產生的15℃的溫升，它的最大溫度約為140℃。您隻需確認您的應用環境溫度和電 流損耗不超出電感器的額定值即可。
