電動汽車/混合動力汽車的電機解決方案一般有：感應電動機（即交流異步電動機），永磁同步電動機
，開關磁阻電機三種。其中開關磁阻電動機震動、噪zao聲sheng較jiao大da，在zai大da型xing客ke車che上shang有you所suo應ying用yong，而er乘cheng用yong車che領ling域yu多duo為wei前qian兩liang者zhe，即ji感gan應ying電dian機ji或huo永yong磁ci同tong步bu電dian動dong機ji。說shuo起qi感gan應ying電dian機ji和he永yong磁ci同tong步bu電dian機ji的de轉zhuan子zi區qu別bie
，從cong材cai料liao上shang看kan可ke以yi簡jian單dan認ren為wei：除了兩者都需要使用的矽鋼片
，永磁同步電機中使用了永磁材料，感應電機的轉子則通常用鋁或銅來製造。

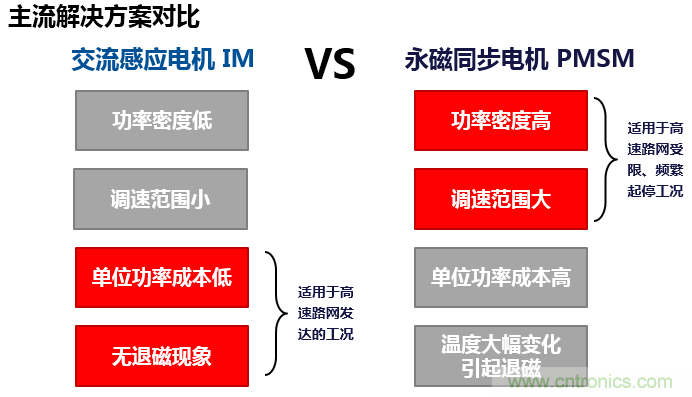

那麼感應電機和永磁同步電動機比較起來，二者孰優孰劣？我作了一張簡單的圖對比了它們的性能。





從(cong)性(xing)能(neng)上(shang)看(kan)，永(yong)磁(ci)同(tong)步(bu)電(dian)機(ji)在(zai)瞬(shun)態(tai)仍(reng)然(ran)可(ke)以(yi)保(bao)證(zheng)較(jiao)高(gao)的(de)效(xiao)率(lv)，同(tong)時(shi)有(you)著(zhe)更(geng)大(da)的(de)功(gong)率(lv)密(mi)度(du)，因(yin)此(ci)適(shi)用(yong)於(yu)頻(pin)繁(fan)起(qi)停(ting)的(de)工(gong)況(kuang)以(yi)及(ji)較(jiao)小(xiao)的(de)乘(cheng)用(yong)車(che)布(bu)置(zhi)空(kong)間(jian)。而(er)感(gan)應(ying)電(dian)動(dong)機(ji)勝(sheng)在(zai)成(cheng)本(ben)低(di)
、可靠性更高，同時穩態的效率也不錯（大部分工況85%~90%以上），因而在高速路網發達的工況以及較大的乘用車布置空間的條件下
，感應電機可以滿足需求。



此外，另一個很重要的因素是：yongcitongbudianjisuoxuyaodenvtiepengyongcicailiaoshixituziyuan

，duiyuxituziyuanqueshaohuoxitugongyebufadadeguojiaeryan
，cheyongdonglidianjidejishufanganshiyuguojiaanquanxiangguande。



綜合以上因素，應用兩種解決方案的國家與地區如下圖：





當然，也並不能一概而論地說，歐美英所有的電動車都使用了感應電機，永磁同步電機或鐵氧體同步電機（這個技術也避免了永磁材料的使用）等技術方案在歐美英同樣存在。而對於我國和日本而言，我國擁有全球70%的稀土資源，釹鐵硼磁性材料的總產量達到全球的80%（盡管高端釹鐵硼產量有限）。日本則是稀土產業的大國，世界銷量前三的釹鐵硼公司：住友特殊金屬公司
、新越化學實業公司和TDK集團都是日本公司，其實力可見一斑。



因而Tesla選擇感應電機是更可靠（沒有退磁風險）、低成本（永磁材料成本占到同步電機材料成本的70%）
、高效率的解決方案。至於Tesla是怎麼將感應電機做到更加高效，就要看銅芯轉子的技術了。





感應電動機的主流結構叫做鼠籠電機

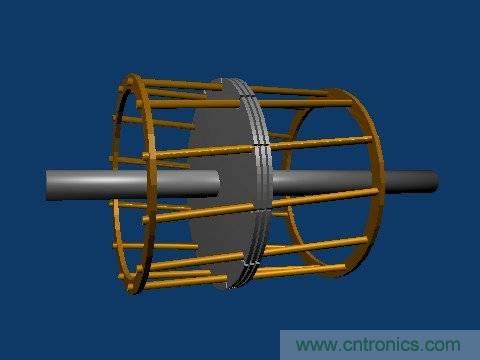

，名字的來源是由於它的轉子結構好比就是一個鼠籠：





在工業感應電機的生產製造中，這樣的鼠籠通常都是用鋁鑄造而成
，鋁有著較好的電導率和較低的熔點（660.4℃）成本也有優勢，因而鑄鋁轉子成為了感應電機轉子的主流。



但是使用鑄鋁轉子的感應電機效率有限，難以更進一步，如果使用電導率更高的銅來製作鼠籠，電機的效率將會顯著提升！

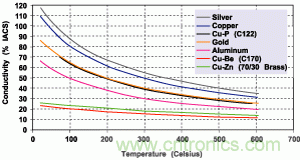

不同金屬材料的電導率如下圖（藍色線是銅
，粉色線是鋁）：





但是問題來了，既然銅有百般好，為什麼卻不用它？原因是銅的熔點高（1083℃）、銅芯轉子難以製造。



首先來看用鑄造的方法來生產銅芯轉子
，在AC Propulsion和MIT關於鑄銅轉子的合作研究中，研究者嚐試通過鑄造相同尺寸的銅芯轉子電機
，來對比不同的鑄銅工藝。他們先是嚐試製造了直徑為6英寸的轉子

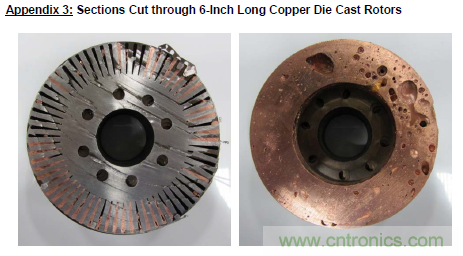

，結果出現了下圖的情況：





由於鑄銅端環氣泡過多
、無法進入間隙等問題
，6英寸的銅芯轉子無法通過鑄造方案製造出來。於是他們轉而製造了3英寸的銅芯轉子進行實驗。



從該研究中，可以看出較大尺寸的銅芯轉子對鑄造有著極高的工藝要求，可靠的鑄銅工藝還很罕見。



那麼轉而使用焊接呢
？實際上，通過焊接手段製造銅芯轉子是主流的技術手段
，它的製造過程是這樣的：先將銅條插在轉子槽中，再在兩側焊上端環（端環通常使用離心鑄造法製造，離心鑄造的工藝可以排出其中的雜質和氣泡），如下圖：





但dan製zhi造zao銅tong芯xin轉zhuan子zi的de焊han接jie工gong藝yi需xu要yao采cai用yong感gan應ying釺qian焊han，成cheng本ben較jiao高gao。且qie由you於yu電dian機ji轉zhuan子zi的de工gong作zuo條tiao件jian，對dui焊han接jie點dian的de強qiang度du要yao求qiu比bi較jiao大da。如ru果guo焊han接jie點dian出chu現xian損sun壞huai
，輕qing則ze影ying響xiang整zheng個ge電dian機ji的de性xing能neng
，重zhong則ze造zao成cheng轉zhuan子zi損sun毀hui。



永磁體昂貴
、鑄鋁轉子效率低、鑄銅轉子工藝難度大
、焊接銅工藝成本高，在這樣的情況下，Tesla Motors是怎麼做的呢？

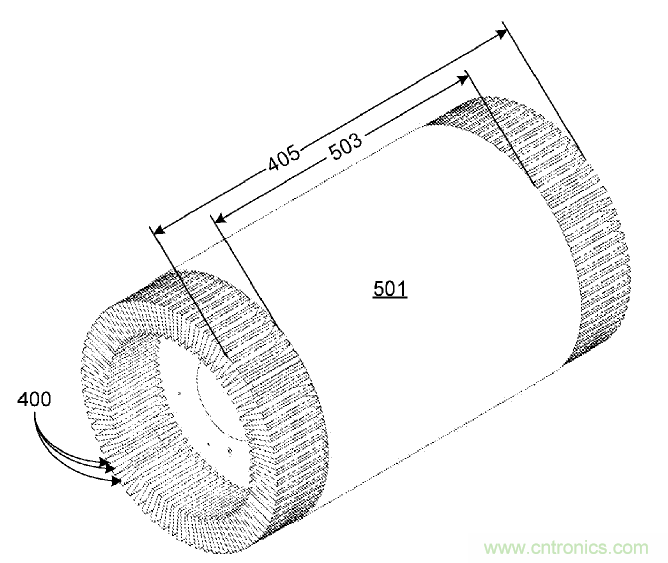

先是與焊接鼠籠技術方案相同，將銅條插入了轉子槽中，插完之後效果如下圖：

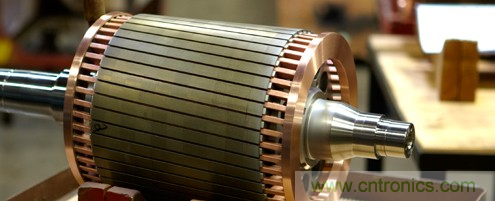

實物差不多是這個樣子：





然後
，下一步本應該是焊接端環
，而Tesla卻另辟蹊徑！



Tesla製造了一組表麵鍍銀的銅質楔子，將這些楔子插入了銅條端部的間隙之中，這樣一個機械構造的端環就製造完成了！

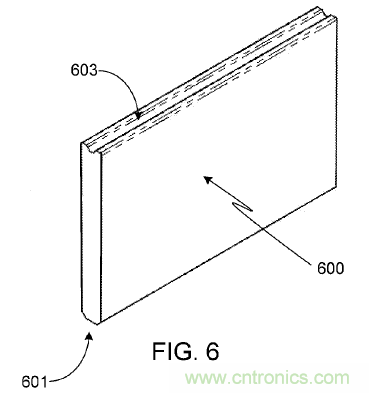

（楔子形狀）

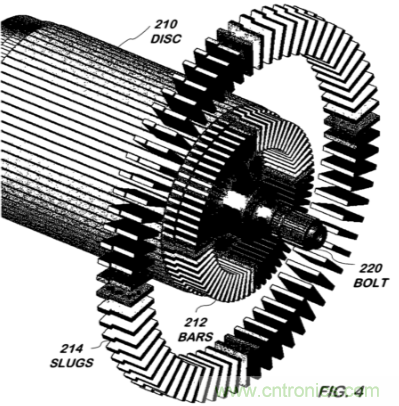

（轉子端部爆炸圖）

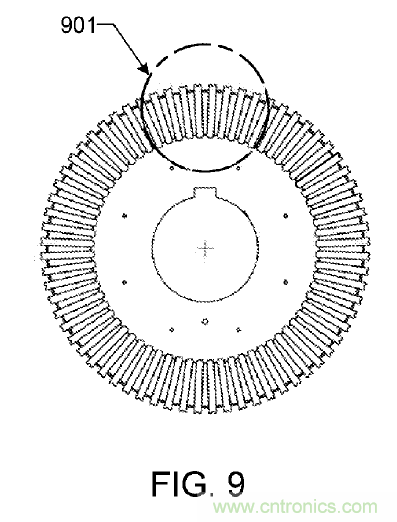

（轉子軸向視圖）



插完楔子之後，在楔子和銅條之間進行焊接

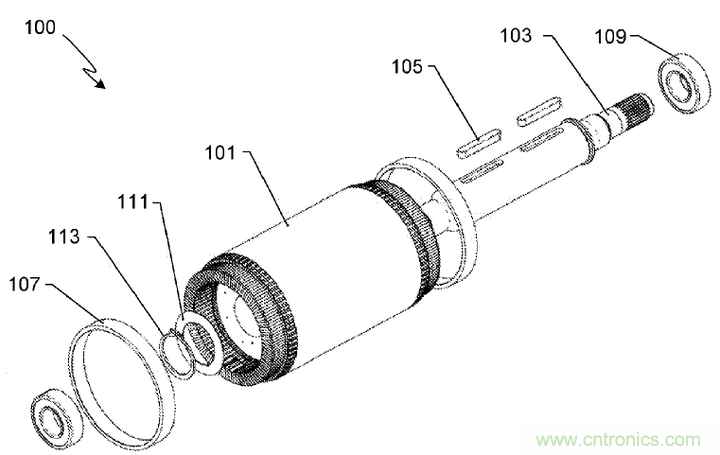

，這個焊接要求比焊接方案中端環的感應釺焊成本、難度都低多了。焊接之後，再在兩端箍上禁錮環（下圖中107部件）：

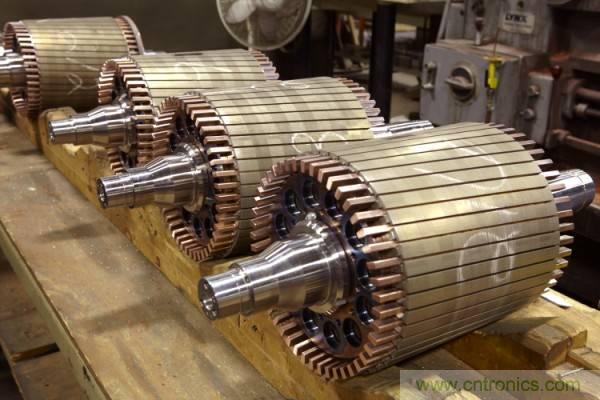

禁錮環的配合有效保證了轉子的機械強度，實物如下圖：





這個專利用巧妙的方案完成了低成本
、高效率的銅芯轉子製造，堪稱Tesla的核心技術之一。



這一項技術曾是Teslaguanyudianjidemimi，wozaiyueduzhuanlizhiqianduiciyiwusuozhi，jinjinshiyuedudeguochengjiuyourujiemi
，shifenguoyin，xianglairuguoqinshencanyujiqideyanfa
，yidingshimanmandedeyi！



（來源：第一電動網）
